3 Φάση 7.2kV επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 3 Φάσης 7.2kV επακριβής επαφής,Επαφή κενού υψηλής τάσης 7 |
||
|---|---|---|---|
Περιγραφή προϊόντων

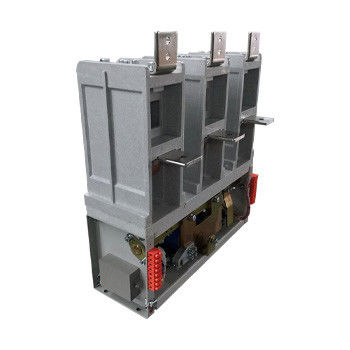

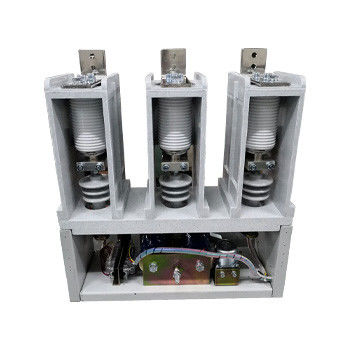

3 Φάση 7.2kV Vakuum Contactor - High Voltage Vacuum Contactor, ονομαστική τάση 7.2kV, 12kV, ονομαστικό ρεύμα 800A, 1000A, 1250A, 1600A, 2000A
Γενική περιγραφή:
Χάι Μπανγκ 3 Φάση 7.2kV Κενού Επαφή Type CKG8 εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστική τάση 7.2kV και 12kV, ονομαστικό ρεύμα 800A, 1000A, 1250A, 1600A, 2000A. Αυτός ο τύπος 3 Φάση 7.Το 2kV Vacuum Contactor χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος.Το υψόμετρο του περιβάλλοντος όπου η 3 φάση 7.Χρησιμοποιείται 2kV Vacuum Contactor δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Έχουμε έναν άλλο τύπο 7.2kV ((12kV) 3 φάσης Vakuum Contactor, του οποίου το ονομαστικό ρεύμα είναι 160A, 250A, 400A, 630A. Παρακαλούμε ανατρέξτε στις κατηγορίες για περισσότερες πληροφορίες.
Τύποι:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | |||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 7.2kV | 12kV | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | |||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 4Ie (AC-2) | |||||
| Ονομαστική ικανότητα διάσπασης | Α | 6Ie (AC-2) | |||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α | 8ΙΙ | |||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | Α | 15ΙΙ | |||||
| Τελική ικανότητα σπάσματος | Α | 81,3 φορές | |||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 2 | |||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 32 | 42 | |||
| Διακοπές κενού | kV | 32 | 42 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 60 | 75 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | ||||
| DC 110/220 | |||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | |||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | |||||
| Βοηθητικό κύκλωμα | Τύπος | (3a+2b) ~(6a+5b) | |||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | ||||||
| Συνεχή 380V/1A | |||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | |||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 120 | ||||
| Σύντομη | χρόνος/ώρα | 360 | |||||
| Μηχανική αντοχή | 10000 φορές | 10 | |||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-2) | |||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | ||||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | |||||
| Αρχική ώρα ανοίγματος | ms | ≤ 60 | |||||
| Κλείσιμο | ms | ≤ 10 | |||||
| Σημείωση: η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. | |||||||
