Περιγραφή προϊόντων

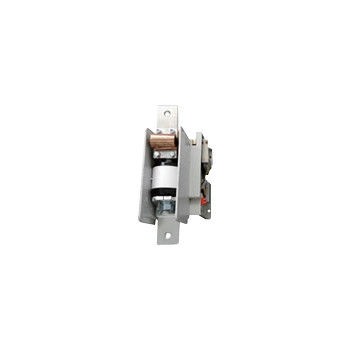

Μονόφάση 3.6kV επαφή κενού - Μονόφάση επαφή κενού, ονομαστική τάση 1140V-3.6kV, ονομαστικό ρεύμα 3200A
Γενική περιγραφή:
Χάι Μπανγκ Μονό φάση 3.6kV Vacuum Contactor Type CKJ1-3.6D/D3200 είναι κατάλληλο για συστήματα ηλεκτρικής ενέργειας AC 50~60Hz, κύριο κύκλωμα ονομαστικής τάσης 1140V-3.6kV, ονομαστικό ρεύμα 3200A.Αυτός ο τύπος μονοφασικού επακριβούς επαφής κενού χρησιμοποιείται κυρίως ως διακόπτης γείωσης όταν εμφανίζεται ένα μονοφασικό σφάλμα γείωσηςΟ ατμοσφαιρικός επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβήςΧρησιμοποιείται 6kV μονοφασικός επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής.
Τεχνικά δεδομένα:
| Αμέ | Μονάδα | Αξία | ||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 1.14-3.6kV | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 3200 | ||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 4Ie (AC-4) | ||||
| Ονομαστική ικανότητα διάσπασης | Α | 4Ie (AC-2) | ||||
| Τελική ικανότητα σπάσματος | kA | 5 | ||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α/s | 4Ie/10 | ||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 4.2 | |||
| Διακοπές κενού | kV | 10 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 8 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | |||
| DC 110/220 | ||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | ||||
| Βοηθητικό κύκλωμα | Τύπος | (3α+2β) | ||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||||
| Συνεχή 380V/1A | ||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | ||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 300 | |||
| Σύντομη | χρόνος/ώρα | 600 | ||||
| Μηχανική αντοχή | 10000 φορές | 100 | ||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 (AC-2) | ||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | |||
| Αρχική ώρα ανοίγματος | ms | ≤ 150 | ||||
| Κλείσιμο | ms | ≤ 5 | ||||
| Σημείωση: η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. | ||||||
