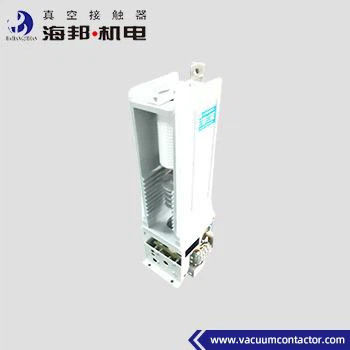

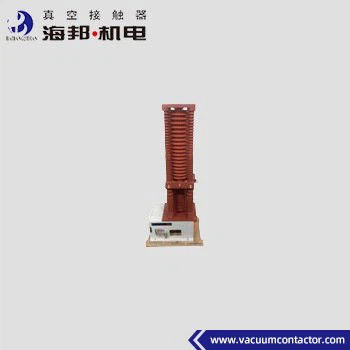

Πλατώματος τύπου 1 Φάσης Επαφή κενού 160A 250A 400A 630A Διορισμένο ρεύμα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Κενό | Διορισμένη συχνότητα: | 50/60Hz |
|---|---|---|---|
| Φάση: | Μονό | ||
| Επισημαίνω: | 1 Φάση Επαφή κενού 160A,Επαφή με κενό φάσης Plateau τύπου 1 |
||
Περιγραφή προϊόντων
Τύπος Hai Bang Plateau Μία φάση κενού επακριβών για συστήματα ισχύος με AC 50 ~ 60Hz, κύριο κύκλωμα ονομαστική τάση 40,5kV, και ονομαστικό ρεύμα 160A, 250A, 400A, 630A.JCZ1 Ο επακριβώτης κενού μονοφασικής λειτουργίας χρησιμοποιείται κυρίως ως διακόπτης γείωσης όταν εμφανίζεται σφάλμα γείωσης μονοφασικής λειτουργίας. JCZ1 Single Phase AC Vacuum Contactor χρησιμοποιείται σε ντουλάπια καταστολής τόξου και ηλεκτρικές περιπτώσεις που απαιτούν ένα μονοφασικό έλεγχο.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβώτης κενού μονοφάσης τύπου Plateau δεν υπερβαίνει τα 5000 μέτρα πάνω από την επιφάνεια της θάλασσας.Ως εκ τούτου, πρόκειται για επακριβή κενό.
Τύποι:
JCZ1-40.5TG/D-160
JCZ1-40.5TG/D-250
JCZ1-40.5TG/D-400
JCZ1-40.5TG/D-630
Όρος εφαρμογής:
1. θερμοκρασία αέρα περιβάλλοντος: -25°C+40°C, μέσος όρος 24 ωρών δεν πρέπει να υπερβαίνει τους +35°C·
2. Υψόμετρο: 5000m ή χαμηλότερο. Η πατέντα μας δείχνει ότι ο JCZ1 μονοφασικός επακριβής επακριβής επαφής κενού μπορεί να λειτουργήσει με ασφάλεια και σταθερότητα σε υψόμετρο 5000m πάνω από την επιφάνεια της θάλασσας.
3- Σχετική υγρασία: ημερήσιος μέσος όρος κάτω από 95%, μηνιαίος μέσος όρος κάτω από 90%, δεν πρέπει να υπερβαίνει το 50% όταν η θερμοκρασία του αέρα φτάνει τους +40°C.
4. Περιβάλλον λειτουργίας: Ο αέρας του περιβάλλοντος δεν πρέπει να μολύνεται από διαβρωτικά, εύφλεκτα ή εκρηκτικά αέρια και υδρατμούς, επίπεδο μόλυνσης: επίπεδο III.
5- Εγκατάσταση ελαστικού επακριβούς κενού μονοφάσης:
Κατά τη λειτουργία, η γωνία κλίσης μεταξύ της επιφάνειας του εγκατεστημένου μονοφασικού επαγγέλτη κενού τύπου οροπέδου και του οριζόντιου επιπέδου δεν πρέπει να υπερβαίνει τους 5°.
Σημείωση: Σε περίπτωση που οι παραπάνω προϋποθέσεις δεν μπορούν να ικανοποιήσουν τις απαιτήσεις του χρήστη, ο χρήστης μπορεί να διαπραγματευτεί με τον κατασκευαστή για ειδική επεξεργασία του προϊόντος.
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | ||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
40.5 |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160, 250, 400, 630 | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | ||
| Ονομαστική δυναμικότητα σύνδεσης |
Α |
10Ie (AC-2) | ||
| Ονομαστική ικανότητα διάσπασης |
Α |
8Ie (AC-2) | ||
| Τελική ικανότητα σπάσματος |
kA, χρόνος |
6.3, 3 | ||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
Α |
10ΙΙ | ||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
Α |
25ΙΙ | ||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | ||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
95 |
|
|
Διακοπές κενού |
kV |
95 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
185 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
|
| DC 110/220 | ||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | ||
|
Βοηθητικό κύκλωμα |
Τύπος |
3α+3β |
||
| Καθορισμένη αξία | Ηλεκτρονικό ρεύμα | |||
| Συνεχή 380V/1A | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | ||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
120 |
|
|
Σύντομη |
χρόνος/ώρα |
360 | ||
|
Μηχανική αντοχή |
10000 φορές |
3 | ||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) | ||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
|
| Αρχική ώρα ανοίγματος |
ms |
≤ 100 | ||
| Κλείσιμο |
ms |
≤ 10 | ||
|
Σημείωση: Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. |
||||
