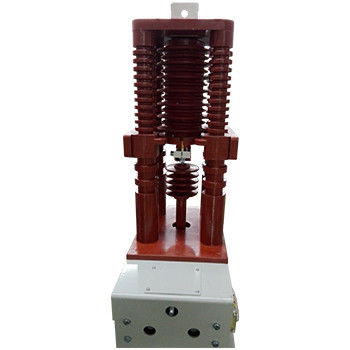

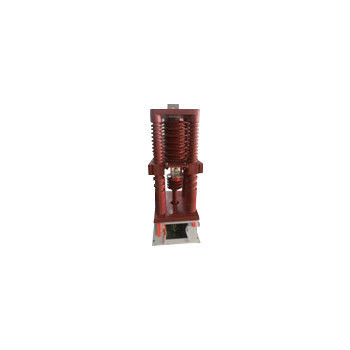

Μονάφαιρα κενού 40.5kV - Μονάφαιρα κενού υψηλής τάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Μονόφασμα 40.5kV επακριβής επαφής κενού,40.5kV Vakuum Contactor Υψηλή τάση |
||
|---|---|---|---|
Περιγραφή προϊόντων
Μονόφάση 40.5kV κενόσφαιρα - μονόφάση υψηλής τάσης κενόσφαιρα, ονομαστική τάση 40.5kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A
Γενική περιγραφή:
Ο επακριβής επαφής κενού Hai Bang Single Phase 40.5kV είναι κατάλληλος για συστήματα ηλεκτρικής ενέργειας AC 50 ~ 60Hz, ονομαστική τάση κύκλου 40.5kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A.Αυτός ο τύπος υψηλής τάσης μονό φάση κενό Contactor χρησιμοποιείται κυρίως ως διακόπτης γείωσης όταν εμφανίζεται ένα μονό φάση σφάλμα γείωσηςΟ επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται αυτός ο τύπος μονοφάσιου επακριβούς επακριβούς ατμόσφαιρας δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας..
Έχουμε έναν άλλο τύπο μονό φάσης 40.5kV Vacuum Contactor, ο οποίος θα μπορούσε να λειτουργήσει με ασφάλεια και σταθερότητα σε υψόμετρο 5000m πάνω από την επιφάνεια της θάλασσας.
Τύποι:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
Το JCZ1-40.5J(D) /D-630-6.3
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | ||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 40.5 | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 160, 250, 400, 630 | ||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 10Ie (AC-4) | ||||
| Ονομαστική ικανότητα διάσπασης | Α | 8Ie (AC-4) | ||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α | 10ΙΙ | ||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | Α | 25ΙΙ | ||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 4 | ||||
| Τελική ικανότητα σπάσματος | kA, χρόνος | 6.3/3 | ||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 95 | |||
| Διακοπές κενού | kV | 95 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 185 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | |||
| DC 110/220 | ||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | ||||
| Βοηθητικό κύκλωμα | Τύπος | (3α+2β) | ||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||||
| Συνεχή 380V/1A | ||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | ||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 120 | |||
| Σύντομη | χρόνος/ώρα | 360 | ||||
| Μηχανική αντοχή | 10000 φορές | 3 | ||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-3), 10 ((AC-4) | ||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | |||
| Αρχική ώρα ανοίγματος | ms | ≤ 100 (ηλεκτρική ισχύς) | ||||
| Κλείσιμο | ms | ≤ 10 | ||||
|
Σημείωση: 1. η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. 2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές. |
||||||
