1 Φάση Υψηλής Τετάρσεως Κοντακτής Κενού Για Συστήματα Ενέργειας 50Hz - 60Hz
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Διορισμένη συχνότητα: | 50/60Hz | ||
|---|---|---|---|
| Επισημαίνω: | 1 Φάση υψηλής τάσης κενού επακριβών,Επαφή κενού υψηλής τάσης 60Hz |
||
Περιγραφή προϊόντων

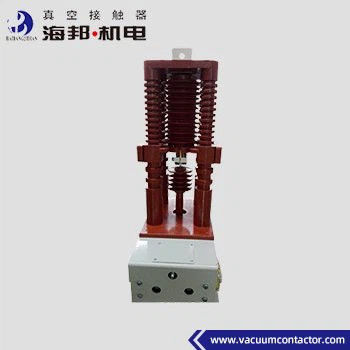

Ο επακριβής επαφής κενού υψηλής τάσης Hai Bang είναι κατάλληλος για συστήματα ηλεκτρικής ενέργειας AC 50 ~ 60Hz, ονομαστική τάση κύκλου 40.5kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A.Αυτός ο τύπος υψηλής τάσης μονό φάση κενό Contactor χρησιμοποιείται κυρίως ως διακόπτης γείωσης όταν εμφανίζεται ένα μονό φάση σφάλμα γείωσης. Μονό φάση υψηλής τάσης Vacuum Contactor χρησιμοποιείται σε ντουλάπια καταστολής τόξου και ηλεκτρικές περιπτώσεις που απαιτούν έλεγχο μονοφάσης.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβής επακριβής επαφής υψηλής τάσης δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τύποι:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
Το JCZ1-40.5J(D) /D-630-6.3
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | ||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
40.5 |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160,250,400,630 | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | ||
| Ονομαστική δυναμικότητα σύνδεσης |
Α |
10Ie (AC-4) | ||
| Ονομαστική ικανότητα διάσπασης |
Α |
8Ie (AC-4) | ||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
Α |
10ΙΙ | ||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
Α |
25ΙΙ | ||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | ||
| Τελική ικανότητα σπάσματος |
kA, χρόνος |
6.3/3 | ||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
95 |
|
|
Διακοπές κενού |
kV |
95 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
185 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
|
| DC 110/220 | ||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | ||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3α+2β) |
||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||
| Συνεχή 380V/1A | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | ||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
120 |
|
|
Σύντομη |
χρόνος/ώρα |
360 | ||
|
Μηχανική αντοχή |
10000 φορές |
3 | ||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) | ||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
|
| Αρχική ώρα ανοίγματος |
ms |
≤ 100 (ηλεκτρική ισχύς) | ||
| Κλείσιμο |
ms |
≤ 10 | ||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
