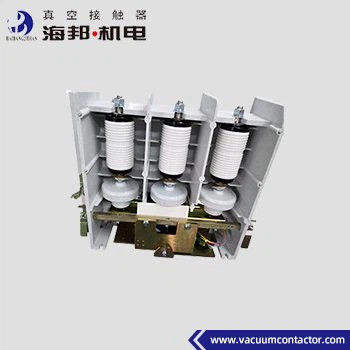

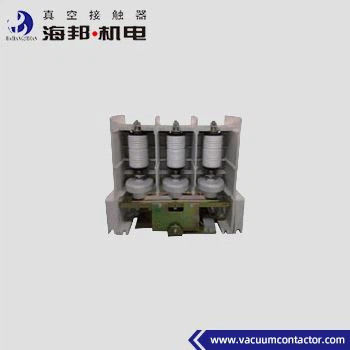

Υψηλής τάσης HV 3 φάσης επαφής κενού 12kV για πυκνωτή
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 3 φάσης επαφή κενού 12kV,Επαφή κενού υψηλής τάσης 3 φάσεων,Επαφή κενού HV 12kV |
||
|---|---|---|---|
Περιγραφή προϊόντων
Επικοινωνητής κενού υψηλής τάσης Hai Bang Type JCZ5 3 φάσης για πυκνωτή ισχύει για συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστική τάση έως 12 kV, ονομαστικό ρεύμα έως 630A.Αυτός ο τύπος 3 Φάσης κενό επαφή για Συσσωρευτή χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά τον έλεγχο των χωρητικών φορτίωνΑυτός ο τύπος 3 φάσης κενού επακριβών για Condensator χρησιμοποιείται ευρέως στο δίκτυο ενέργειας αντιδραστική αντιστάθμιση ισχύος, χημική βιομηχανία, μεταλλουργία,παροχή νερού και επεξεργασία αποχέτευσηςΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβώτης κενού 3 φάσεων δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τύποι:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | ||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
12kV |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160A ~ 630A | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | ||
| Ονομαστική δυναμικότητα σύνδεσης |
Α |
10Ie (AC-4) | ||
| Ονομαστική ικανότητα διάσπασης |
Α |
8Ie (AC-4) | ||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
Α |
10ΙΙ | ||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
Α |
25ΙΙ | ||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | ||
| Τελική ικανότητα σπάσματος | 6.3 kA, 3 φορές | |||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
42 |
|
|
Διακοπές κενού |
kV |
42 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
75 | ||
| Κανονικό ρεύμα διάσπασης ενός ενιαίου πυκνωτή (C2) |
Α |
160 έως 400 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
Εναλλακτικός ή συνεχής ρεύμα. 110/220 |
|
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | ||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3a+2b) ~(6a+5b) |
||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||
| Συνεχή 380V/1A | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | ||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
|
|
Σύντομη |
χρόνος/ώρα |
600 | ||
|
Μηχανική αντοχή |
10000 φορές |
100 | ||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) | ||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
|
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | ||
| Αρχική ώρα ανοίγματος |
ms |
≤ 160 | ||
| Κλείσιμο |
ms |
≤ 10 | ||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
