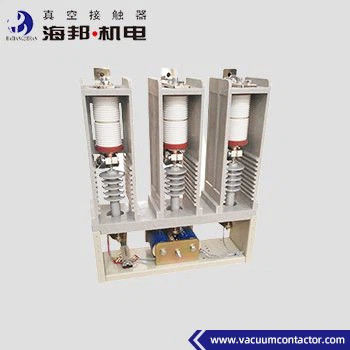

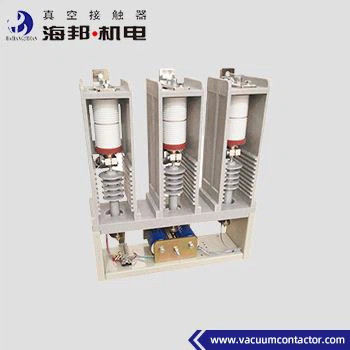

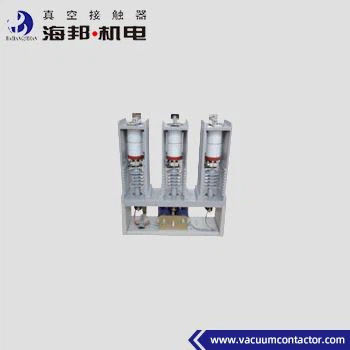

Πλατώματος τύπου 3 Φάσης Κοντακτής κενού υψηλής τάσης 1250A
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Επαφή με κενό 3 φάσεων Plateau,Επαφή 3 φάσης κενού 1250A |
||
|---|---|---|---|
Περιγραφή προϊόντων
Το Hai Bang Plateau type High Voltage Vacuum Contactor είναι αφιερωμένο στο περιβάλλον των οροπέδων.και ονομαστικό ρεύμα 160A~1250A.Το JCZ9 Plateau Type 3 Phase vacuum contactor χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος, τον έλεγχο κινητήρων εναλλασσόμενου ρεύματος, μετασχηματιστών και άλλου ηλεκτρικού εξοπλισμού.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβής επακριβής επαφής Plateau τύπου 3 δεν υπερβαίνει τα 5000 μέτρα πάνω από την επιφάνεια της θάλασσας..
Τύποι:
Δοκιμαστική μονάδα
JCZ9-12-JTG/D160~1250
Όρος εφαρμογής:
1. θερμοκρασία αέρα περιβάλλοντος: -25°C+40°C, μέσος όρος 24 ωρών δεν πρέπει να υπερβαίνει τους +35°C·
2. Υψόμετρο: 5000m ή χαμηλότερο. Έχουμε υποβάλει αίτηση ευρεσιτεχνίας, η οποία δείχνει ότι ο JCZ9 επακριβής τύπου κενό επακριβής μπορεί να λειτουργήσει με ασφάλεια και σταθερότητα εντός του υψόμετρου των 5000m πάνω από την επιφάνεια της θάλασσας.
3- Σχετική υγρασία: ημερήσιος μέσος όρος κάτω από 95%, μηνιαίος μέσος όρος κάτω από 90%, δεν πρέπει να υπερβαίνει το 50% όταν η θερμοκρασία του αέρα φτάνει τους +40°C.
4. Περιβάλλον λειτουργίας: Ο αέρας του περιβάλλοντος δεν πρέπει να μολύνεται από διαβρωτικά, εύφλεκτα ή εκρηκτικά αέρια και υδρατμούς, επίπεδο μόλυνσης: επίπεδο III.
5- Εγκατάσταση επακριβούς επαφής κενού τύπου Plateau:
Κατά τη λειτουργία, η γωνία κλίσης μεταξύ της επιφάνειας του εγκατεστημένου επαγγέλτη κενού υψηλής τάσης τύπου Plateau και του οριζόντιου επιπέδου δεν πρέπει να υπερβαίνει τους 5°.
Σημείωση: Σε περίπτωση που οι παραπάνω προϋποθέσεις δεν μπορούν να ικανοποιήσουν τις απαιτήσεις του χρήστη, ο χρήστης μπορεί να διαπραγματευτεί με τον κατασκευαστή για ειδική επεξεργασία του προϊόντος.
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | |||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
7.2 |
12 |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160~1250 | |||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | |||
| Ονομαστική δυναμικότητα σύνδεσης |
Α |
10Ie (AC-4) | |||
| Ονομαστική ικανότητα διάσπασης |
Α |
8Ie (AC-4) | |||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
Α |
10ΙΙ | |||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
Α |
25ΙΙ | |||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | |||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
32 |
42 |
|
|
Διακοπές κενού |
kV |
32 |
42 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
60 |
75 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
||
| DC 110/220 | |||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | |||
| Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 900/600 (κλείσιμο/άνοιγμα) | |||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3a+2b) ~(6a+5b) |
|||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | ||||
| Συνεχή 380V/1A | |||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | |||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
||
|
Σύντομη |
χρόνος/ώρα |
600 | |||
|
Μηχανική αντοχή |
10000 φορές |
100 | |||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) | |||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 160 |
||
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | |||
| Αρχική ώρα ανοίγματος |
ms |
≤ 100 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | |||
| Κλείσιμο |
ms |
≤ 5 | |||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
3Το προϊόν μπορεί να χρησιμοποιηθεί για 1250A ή 15KV (κοινό τύπο) με ειδική κατασκευή.
