12kV κενός επαγγέλματος για πυκνωτή - υψηλής τάσης κενός επαγγέλματος
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Επαφή κενού 12 kV για πυκνωτή,Επαφή κενού για πυκνωτή υψηλής τάσης |
||
|---|---|---|---|
Περιγραφή προϊόντων
12 kV κενό επαγγέλλων για πυκνωτή - υψηλής τάσης κενό επαγγέλλων, ονομαστική τάση 12 kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A
Γενική περιγραφή:

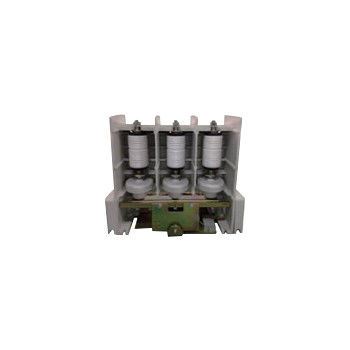

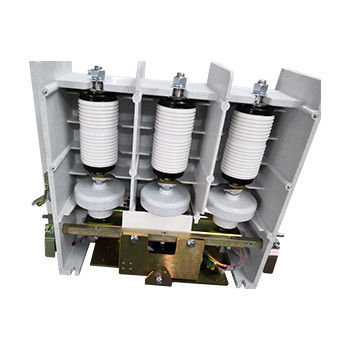

Χαι Μπανγκ υψηλής τάσης 3 φάσεων επαφής κενού Τύπου JCZ5 12kV επαφής κενού για πυκνωτή ισχύει σε συστήματα ηλεκτρικής ενέργειας AC 50-60 Hz, ονομαστική τάση έως 12kV, ονομαστικό ρεύμα έως 630A.Αυτός ο τύπος 12kV κενό επαφή για Condensator χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά τον έλεγχο των χωρητικών φορτίων, κινητήρες εναλλασσόμενου ρεύματος, μετασχηματιστές και άλλο ηλεκτρικό εξοπλισμό.παροχή νερού και επεξεργασία αποχέτευσηςΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο τριών φάσεων επαφής κενού δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τύποι:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | ||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 12kV | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 160A ~ 630A | ||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 10Ie (AC-4) | ||||
| Ονομαστική ικανότητα διάσπασης | Α | 8Ie (AC-4) | ||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α | 10ΙΙ | ||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | Α | 25ΙΙ | ||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 4 | ||||
| Τελική ικανότητα σπάσματος | 6.3 kA, 3 φορές | |||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 42 | |||
| Διακοπές κενού | kV | 42 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 75 | ||||
| Κανονικό ρεύμα διάσπασης ενός ενιαίου πυκνωτή (C2) | Α | 160 έως 400 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | Εναλλακτικός ή συνεχής ρεύμα. 110/220 | |||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | ||||
| Βοηθητικό κύκλωμα | Τύπος | (3a+2b) ~(6a+5b) | ||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||||
| Συνεχή 380V/1A | ||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | ||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 300 | |||
| Σύντομη | χρόνος/ώρα | 600 | ||||
| Μηχανική αντοχή | 10000 φορές | 100 | ||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-3), 10 ((AC-4) | ||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | |||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | ||||
| Αρχική ώρα ανοίγματος | ms | ≤ 160 | ||||
| Κλείσιμο | ms | ≤ 10 | ||||
|
Σημείωση: 1. η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. 2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές. |
||||||
