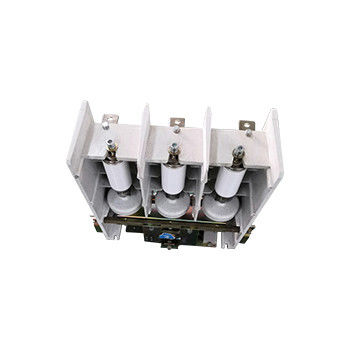

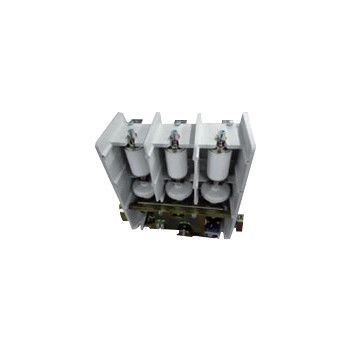

7.2kV Vakuum Contactor Για Κοντεσατήρα - Υψηλής τάσης Vakuum Contactor
Λεπτομέρειες:
Καλύτερη τιμή Επικοινωνία|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 7Επαφή κενού 2 kV για πυκνωτή,Επαφή κενού υψηλής τάσης για πυκνωτή |
||
|---|---|---|---|
Περιγραφή προϊόντων
7.2kV κενόσφαιρα για πυκνωτή - υψηλής τάσης κενόσφαιρα, ονομαστική τάση 7,2 kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A
Γενική περιγραφή:
Επικοινωνία κενού υψηλής τάσης Hai Bang Type JCZ5 7.2kV επαφής κενού για πυκνωτή ισχύει σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστική τάση έως 7.2kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A.Αυτό το είδος 7.2kV κενό επαφή για Condensator χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύκλου και συχνά τον έλεγχο χωρητικών φορτίων, κινητήρες AC,Μετασχηματιστές και άλλοι ηλεκτρικοί εξοπλισμόςΤο Haibang 7.2kV κενό επακριβών για Condenser χρησιμοποιείται ευρέως στο δίκτυο ενέργειας αντιδραστική αντιστάθμιση ισχύος.Χρησιμοποιείται επακριβής κενός 2kV για τον πυκνωτή δεν υπερβαίνει τα 1000 μέτρα πάνω από το επίπεδο της θάλασσας.
Τύποι:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | ||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 7.2kV | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 160A, 250A, 400A, 630A | ||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 10Ie (AC-4) | ||||
| Ονομαστική ικανότητα διάσπασης | Α | 8Ie (AC-4) | ||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α | 10ΙΙ | ||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | Α | 25ΙΙ | ||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 4 | ||||
| Τελική ικανότητα σπάσματος | kA, χρόνος | 6.3/3 | ||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 32 | |||
| Διακοπές κενού | kV | 32 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 60 | ||||
| Κανονικό ρεύμα διάσπασης ενός ενιαίου πυκνωτή (C2) | Α | 160 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | |||
| DC 110/220 | ||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | ||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | ||||
| Βοηθητικό κύκλωμα | Τύπος | (3a+2b) ~(6a+5b) | ||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||||
| Συνεχή 380V/1A | ||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | ||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 300 | |||
| Σύντομη | χρόνος/ώρα | 600 | ||||
| Μηχανική αντοχή | 10000 φορές | 100 | ||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-3), 10 ((AC-4) | ||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | |||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | ||||
| Αρχική ώρα ανοίγματος | ms | ≤ 100 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | ||||
| Κλείσιμο | ms | ≤ 5 | ||||
|
Σημείωση: 1. η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. 2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές. |
||||||
