3.6kV 3 Φάσης Κοντακτοράς Κενού Μέση τάση Για Συστήματα Ενέργειας 50 - 60Hz
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Συχνότητα: | 50Hz/60Hz | ||
|---|---|---|---|
| Επισημαίνω: | 3Επαφή κενού 3 φάσεων.6kV,3 Φάσης Επαφή κενού Μέση τάση |
||
Περιγραφή προϊόντων

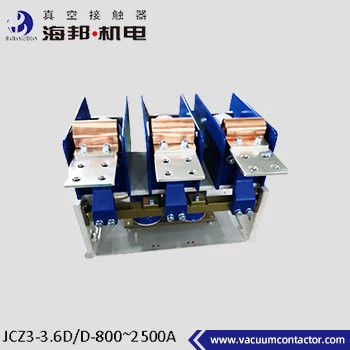

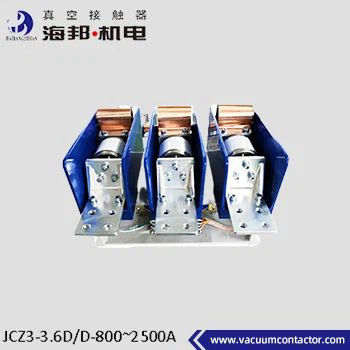

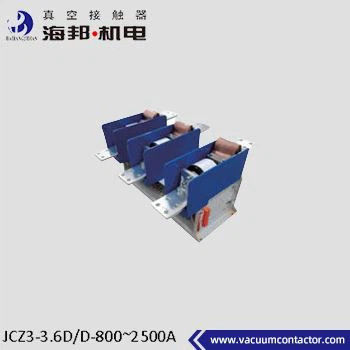

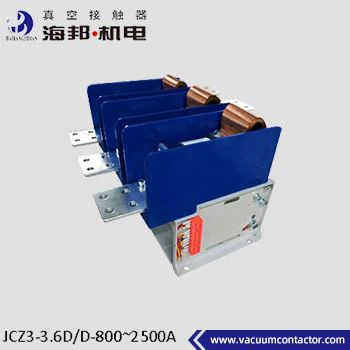

Χάι Μπανγκ Μέση τάση 3 φάσεις AC Vacuum Contactor Type JCZ3-3.6D/D-800~2500A είναι κατάλληλο για συστήματα ηλεκτρικής ενέργειας AC 50~60Hz, κύριο κύκλωμα ονομαστικής τάσης 3.6kV και ονομαστικού ρεύματος 800-2500A. 3.6kV 3 Φάση Vacuum Contactor χρησιμοποιείται ευρέως στο πετρέλαιοΟ 3 φάσης AC Vacuum Contactor χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά τον έλεγχο των κινητήρων AC,Μετασχηματιστές και άλλες περιπτώσεις ηλεκτρικού ελέγχουΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο 3.6kV 3 φάσης επακριβής επαφής δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | ||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
30,6 kV |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
800A~2500A | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | ||
| Ονομαστική δυναμικότητα σύνδεσης |
kA |
12.5 | ||
| Ονομαστική ικανότητα διάσπασης |
kA |
10 | ||
| Τελική ικανότητα σπάσματος |
kA |
12.5 | ||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
kA |
10 | ||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
kA |
12.5 | ||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | ||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
18 |
|
|
Διακοπές κενού |
kV |
18 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
40 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
|
| DC 110/220 | ||||
| Δυναμικότητα ονομαστικής ισχύος (Ps) |
ΒΑ |
≤ 600/50 (απορρόφηση/διατήρηση) | ||
| Ονομαστική ισχύς (P) μηχανικής διατήρησης ((800~2500) |
ΒΑ |
≤ 900/600 (κλείσιμο/άνοιγμα) | ||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3α+2β) |
||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||
| Συνεχή 380V/1A | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | ||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
|
|
Σύντομη |
χρόνος/ώρα |
600 | ||
|
Μηχανική αντοχή |
10000 φορές |
10 | ||
|
Ηλεκτρική αντοχή |
10000 φορές |
10 | ||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
|
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | ||
| Αρχική ώρα ανοίγματος |
ms |
≤ 150 | ||
| Κλείσιμο |
ms |
≤ 10 | ||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
