Συμπιεστήρας 3 φάσεων Επαφή κενού 7,2kV Επαφή κενού υψηλής τάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Συμπιεστήρας 3 φάσης,επαφής κενού,3 Φάσης Επαφή κενού 7 |
||
|---|---|---|---|
Περιγραφή προϊόντων

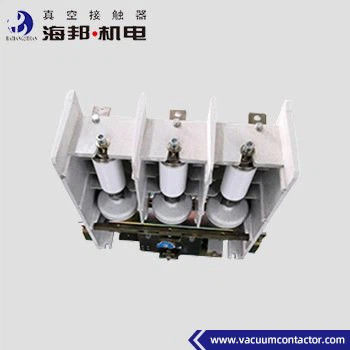

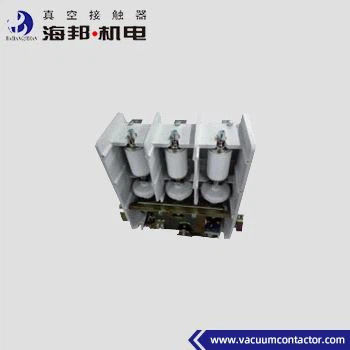

Συμπιεστήρας 3 φάσης, επαφής κενού
Επικοινωνητής κενού υψηλής τάσης Hai Bang Type JCZ53 Φάση επαφής κενού που εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστική τάση έως 7,2 kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A.Αυτός ο τύπος του πυκνωτή 3 φάσης κενό επακριτήρα χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά να ελέγχει χωρητικά φορτίαΑυτός ο τύπος επαγγέλματος κενού 3 φάσεων είναι ευρέως χρησιμοποιούμενος στην αντιδραστική αντιστάθμιση ισχύος δικτύου ηλεκτρικής ενέργειας.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβώτης κενού δεν υπερβαίνει τα 1000 μέτρα πάνω από το επίπεδο της θάλασσας..
Τύποι:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | ||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
7.2kV |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160A, 250A, 400A, 630A | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | ||
| Ονομαστική δυναμικότητα σύνδεσης |
Α |
10Ie (AC-4) | ||
| Ονομαστική ικανότητα διάσπασης |
Α |
8Ie (AC-4) | ||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
Α |
10ΙΙ | ||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
Α |
25ΙΙ | ||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | ||
| Τελική ικανότητα σπάσματος |
kA, χρόνος |
6.3/3 | ||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
32 |
|
|
Διακοπές κενού |
kV |
32 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
60 | ||
| Κανονικό ρεύμα διάσπασης ενός ενιαίου πυκνωτή (C2) |
Α |
160 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
|
| DC 110/220 | ||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | ||
| Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 900/600 (κλείσιμο/άνοιγμα) | ||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3a+2b) ~(6a+5b) |
||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||
| Συνεχή 380V/1A | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | ||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
|
|
Σύντομη |
χρόνος/ώρα |
600 | ||
|
Μηχανική αντοχή |
10000 φορές |
100 | ||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) | ||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
|
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | ||
| Αρχική ώρα ανοίγματος |
ms |
≤ 100 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | ||
| Κλείσιμο |
ms |
≤ 5 | ||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
