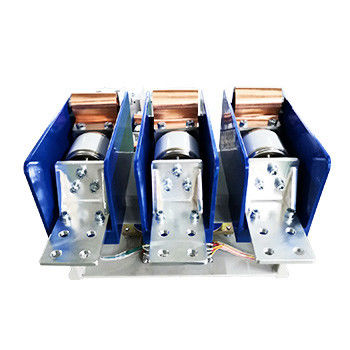

3.6kV 1250A Επαφή κενού - Επαφή κενού μέσης τάσης
Λεπτομέρειες:
| Μάρκα: | haibang |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 1250A Μεσαίας τάσης κενός επακριβώτης,Επαφή κενού μεσαίας τάσης 3.6 kV |
||
|---|---|---|---|
Περιγραφή προϊόντων
3.6kV 1250A Επαφή κενού - Επαφή κενού μεσαίας τάσης, ονομαστική τάση 3,6kV, ονομαστικό ρεύμα 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Γενική περιγραφή:
Hai Bang 3.6kV βαρύ ρεύμα Vacuum Contactor Type JCZ3-3.6D/D-800~2500A είναι κατάλληλο για συστήματα ισχύος AC 50~60Hz, κύριο κύκλωμα ονομαστική τάση 3.6kV και ονομαστικό ρεύμα 800A, 1000A, 1250A, 1600A,2000AΟ επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής6kV Vacuum Contactor χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά ελέγχουν τους κινητήρες ACΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβωτής κενού 3,6 kV δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Έχουμε και άλλους τύπους 3.6kV Medium Voltage Vacuum Contactor, των οποίων το ονομαστικό ρεύμα είναι 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) και 3200A (JCZ3-3.6D/D-3200A).Παρακαλούμε ανατρέξτε στις κατηγορίες για περισσότερες πληροφορίες.
Τύποι:
JCZ3-3.6D/D-800~2500A
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | ||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 30,6 kV | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 800A, 1000A, 1250A, 1600A, 2000A, 2500A | ||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Ονομαστική δυναμικότητα σύνδεσης | kA | 12.5 | ||||
| Ονομαστική ικανότητα διάσπασης | kA | 10 | ||||
| Τελική ικανότητα σπάσματος | kA | 12.5 | ||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | kA | 10 | ||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | kA | 12.5 | ||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 4 | ||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 18 | |||
| Διακοπές κενού | kV | 18 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 40 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | |||
| DC 110/220 | ||||||
| Ονομαστική ισχύς (P) ηλεκτρικής ισχύος (800~3200A) | ΒΑ | ≤ 600/50 (απορρόφηση/διατήρηση) | ||||
| Ονομαστική ισχύς (P) μηχανικής διατήρησης ((800~2500) | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | ||||
| Βοηθητικό κύκλωμα | Τύπος | (3α+2β) | ||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||||
| Συνεχή 380V/1A | ||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | ||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 300 | |||
| Σύντομη | χρόνος/ώρα | 600 | ||||
| Μηχανική αντοχή | 10000 φορές | 10 | ||||
| Ηλεκτρική αντοχή | 10000 φορές | 10 | ||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | |||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | ||||
| Αρχική ώρα ανοίγματος | ms | ≤ 150 | ||||
| Κλείσιμο | ms | ≤ 10 | ||||
|
Σημείωση: 1. η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. 2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές. |
||||||
