3.6kV Μέση τάση Οριζόντιος επακριβής επαφής 2500A DC 110V / 220V
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-17 εργάσιμες ημέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Οριζόντια επαφή κενού μεσαίας τάσης,Οριζόντια επαφή κενού 2500A |
||
|---|---|---|---|
Περιγραφή προϊόντων

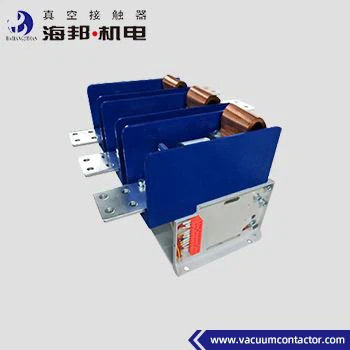

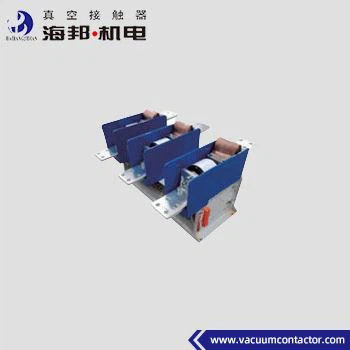

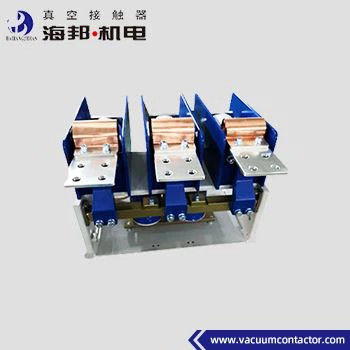

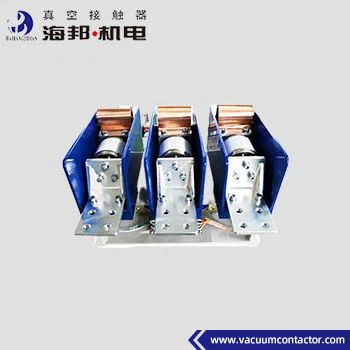

Χαι Μπανγκ 3.6kV Vakuum Contactor 2500A Type JCZ3-3.6D/D-800~2500A είναι κατάλληλο για συστήματα ηλεκτρικής ενέργειας AC 50~60Hz, κύριο κύκλωμα ονομαστικής τάσης 3.6kV και ονομαστικού ρεύματος 800-2500A. 3.6kV Μεσαίου τάσης Vacuum Contactor χρησιμοποιείται ευρέως στο πετρέλαιο, εξοπλισμός ανθρακωρυχείων αντοχής σε έκρηξη και άλλες περιπτώσεις.6kV Vacuum Contactor 2500A χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά τον έλεγχο των κινητήρων ρεύματοςΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβωτής κενού 3,6 kV δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Έχουμε και άλλους τύπους 3.6kV Medium Voltage Vacuum Contactor, των οποίων το ονομαστικό ρεύμα είναι 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) και 3200A (JCZ3-3.6D/D-3200A).Παρακαλούμε ανατρέξτε στις κατηγορίες για περισσότερες πληροφορίες.
Τύποι:
JCZ3-3.6D/D-800~2500A
Τεχνικά δεδομένα:
| Ονομασία |
Μονάδα |
Αξία | ||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
30,6 kV |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
800A~2500A | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | ||
| Ονομαστική δυναμικότητα σύνδεσης |
kA |
12.5 | ||
| Ονομαστική ικανότητα διάσπασης |
kA |
10 | ||
| Τελική ικανότητα σπάσματος |
kA |
12.5 | ||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
kA |
10 | ||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
kA |
12.5 | ||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | ||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
18 |
|
|
Διακοπές κενού |
kV |
18 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
40 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
|
| DC 110/220 | ||||
| Δυναμικότητα ονομαστικής ισχύος (Ps) |
ΒΑ |
≤ 600/50 (απορρόφηση/διατήρηση) | ||
| Ονομαστική ισχύς (P) μηχανικής διατήρησης ((800~2500) |
ΒΑ |
≤ 900/600 (κλείσιμο/άνοιγμα) | ||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3α+2β) |
||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||
| Συνεχή 380V/1A | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | ||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
|
|
Σύντομη |
χρόνος/ώρα |
600 | ||
|
Μηχανική αντοχή |
10000 φορές |
10 | ||
|
Ηλεκτρική αντοχή |
10000 φορές |
10 | ||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
|
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | ||
| Αρχική ώρα ανοίγματος |
ms |
≤ 150 | ||
| Κλείσιμο |
ms |
≤ 10 | ||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
