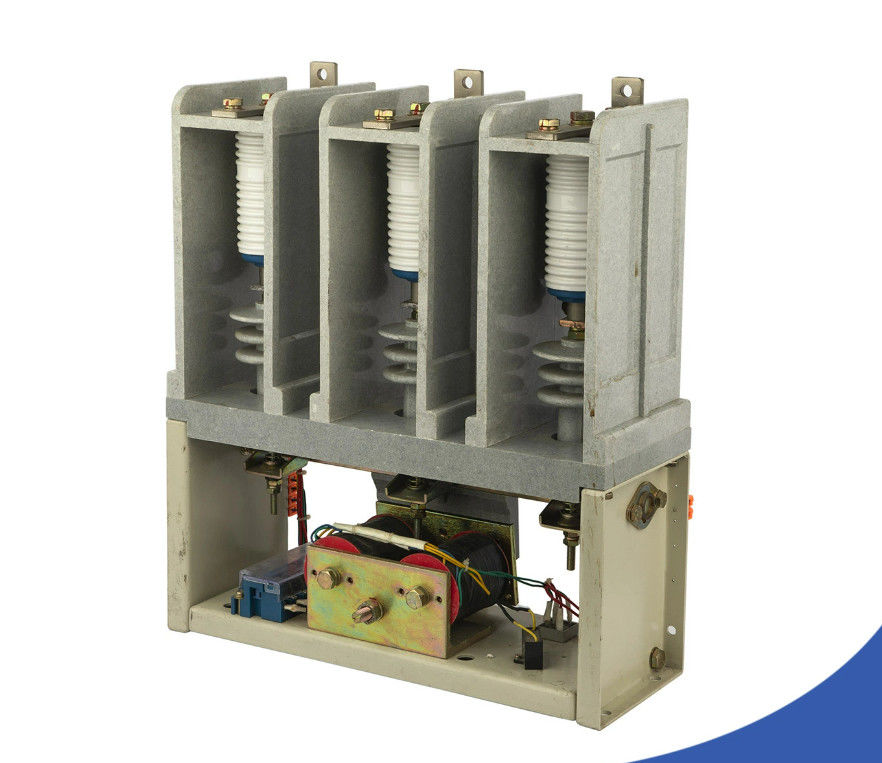

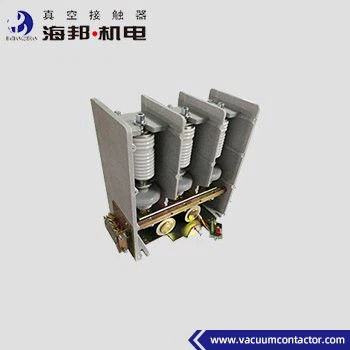

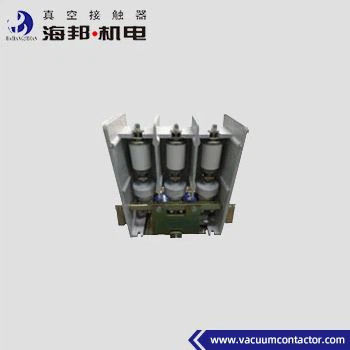

3.6kV MV Vacuum Contactor 630A AC 50Hz - 60Hz Για συστήματα ηλεκτρικής ενέργειας
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-17 εργάσιμες ημέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 3Επαφή κενού.6kV MV,Επαφή κενού MV 60Hz |
||
|---|---|---|---|
Περιγραφή προϊόντων
Το Hai Bang 3.6kV Medium Voltage Vacuum Contactor είναι κατάλληλο για συστήματα ηλεκτρικής ενέργειας με AC 50 ~ 60Hz, ονομαστική τάση κύριας κυκλωσης 3.6kV, ονομαστικό ρεύμα αντίστοιχα 160A, 250A, 400A, 630A.Χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά για τον έλεγχο των κινητήρων εναλλασσόμενου ρεύματοςΑυτός ο τύπος 3.6kV μεσαίας τάσης Vacuum Contactor χρησιμοποιείται ευρέως σε πετρελαϊκό, ανθρακωρυχείο εξοπλισμό ανθεκτικό σε έκρηξη και άλλες περιπτώσεις.Το ύψος του περιβάλλοντος όπου το 3Ο ατμοσφαιρικός επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής
Έχουμε και άλλους τύπους 3.6kV Medium Voltage Vacuum Contactor, των οποίων το ονομαστικό ρεύμα είναι 800~2500A (JCZ3-3.6D/D-800~2500A) και 3200A (JCZ3-3.6D/D-3200A).Παρακαλούμε ανατρέξτε στις κατηγορίες για περισσότερες πληροφορίες.
Τύποι:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Τεχνικά δεδομένα:
| Ονομασία |
Μονάδα |
Αξία | ||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
30,6 kV |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160A, 250A, 400A, 630A | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | ||
| Ονομαστική δυναμικότητα σύνδεσης |
Α |
10Ie (AC-4) | ||
| Ονομαστική ικανότητα διάσπασης |
Α |
8Ie (AC-4) | ||
| Τελική ικανότητα σπάσματος |
kA, χρόνος |
6.3, 3 | ||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
Α |
10ΙΙ | ||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
Α |
25ΙΙ | ||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | ||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
18 |
|
|
Διακοπές κενού |
kV |
18 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
40 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
|
| DC 110/220 | ||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 600/50 (απορρόφηση/διατήρηση) | ||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3α+2β) |
||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||
| Συνεχή 380V/1A | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | ||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
|
|
Σύντομη |
χρόνος/ώρα |
600 | ||
|
Μηχανική αντοχή |
10000 φορές |
100 | ||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) | ||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
|
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | ||
| Αρχική ώρα ανοίγματος |
ms |
≤ 150 | ||
| Κλείσιμο |
ms |
≤ 10 | ||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
