24kV υψηλής τάσης κενός επακριβής επακριβής επακριβής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 24kV υψηλής τάσης επακριβής επαφής,Τριφασικός επακριβής ατμοσφαιρικός επακριβής επαφής υψηλής τάσης,24kV Τριφασικός επακριβής επαφής |
||
|---|---|---|---|
Περιγραφή προϊόντων

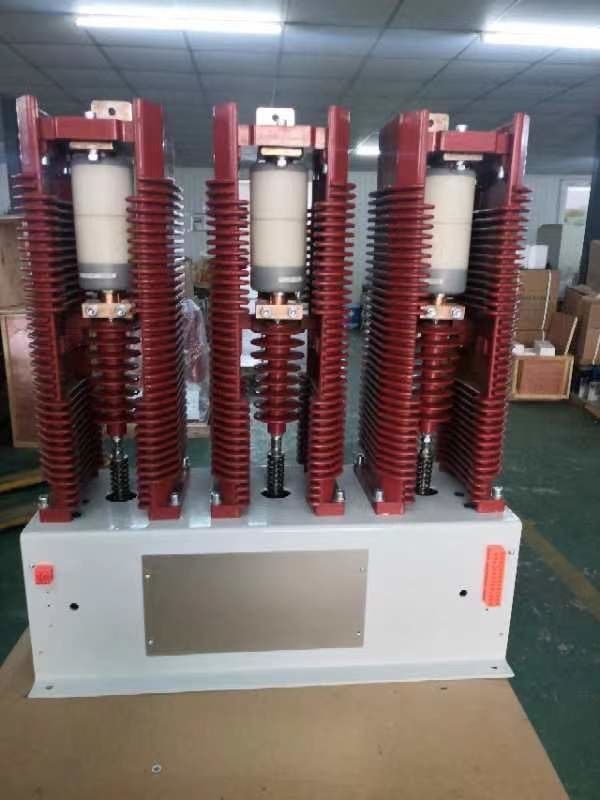

24kV 3 φάσης επαφής κενού - επαφής κενού υψηλής τάσης, ονομαστικού ρεύματος 800A, 1000A, 1250A
Γενική περιγραφή:
Hai Bang JCZ3-24kV AC υψηλής τάσης κενό επαγγέλτες είναι πρόσφατα αναπτύχθηκαν από την εταιρεία μας για 24KV εφαρμογή συστήματος, υποστηριζόμενη από τα χρόνια της εμπειρίας μας στο σχεδιασμό και την τεχνική ισχύ;είτε η εμφάνιση και η απόδοση, η αξιοπιστία, η εφαρμοσιμότητα και τα χαρακτηριστικά ευκολίας συντήρησης είναι σύμφωνα με τις απαιτήσεις των πελατών.
Χαρακτηριστικά του προϊόντος
•Κεντρικό κύκλωμα
• Διεθνής βασική τεχνολογία ολοκληρωμένου τυποποίησης με επωξικό οξύ για το πλαίσιο του δοχείου μόνωσης, η οποία πληροί πλήρως τις απαιτήσεις μόνωσης που ορίζονται στο κρατικό πρότυπο.
• Χρησιμοποιήστε διακόπτη κενού από εγχώριο διάσημο κατασκευαστή, το οποίο διαθέτει ώριμη τεχνολογία, αξιόπιστη ποιότητα και καλή φήμη στην αγορά.
• Για το βαθμό 630A, χρησιμοποιήστε διπλή δυναμική σύνδεση τερματικού τερματικού με τελική επιφάνεια και αγωγό σφιγμό, η οποία διαθέτει μικρή αντίσταση επαφής, χαμηλή αύξηση της θερμοκρασίας και πιο αξιόπιστη.
• Bus-bar είτε ωραία στην εμφάνιση και ανθεκτική, υπάρχουν 2 επιλογές για το στατικό (ανώτερο) τερματικό επαφής: επίπεδη και κάθετα τρόπους σύνδεσης, και ταυτόχροναεφαρμόζεται για την επιλογή της εξόδου καλωδίου είτε με την ίδια είτε με διαφορετικές κατευθύνσεις για δυναμικά και στατικά τερματικά επαφής, έτσι ώστε να είναι βολικό για τους πελάτες που χρησιμοποιούν.
•Ηλεκτρομαγνητικό σύστημα
• Ο μοναδικός ενσωματωμένος σφραγισμένος βοηθητικός διακόπτης μεγάλης χωρητικότητας σε σύγκριση με παρόμοια προϊόντα βελτιώνει σημαντικά την αξιοπιστία του βοηθητικού διακόπτη σε χρήση ασφάλειας.
• Βελτιστοποιεί τη δομή δράσης, μειώνοντας έτσι την ισχύ ενεργοποίησης και διατήρησης της τροχιάς και, ως εκ τούτου, με χαμηλότερη αύξηση της θερμοκρασίας, μεγαλύτερη διάρκεια ζωής και καλύτερη αξιοπιστία.
• Για τον διαχωρισμό του διακόπτη διακόπτη, ορίζεται οριακός απόσβεστος, ο οποίος εξαλείφει τα κρυφά προβλήματα που προκύπτουν από την απόρριψη του διακόπτη διακόπτη.το βοηθητικό διακόπτη τρύπησης χρησιμοποιεί επίσης απόσβεση και ότι μειώνει την δύναμη αντίκτυπου της δράσης και προωθεί την αξιοπιστία του βοηθητικού διακόπτη.
•Δομή δράσης
• Το ευέλικτο ρυμουλκούμενο του άξονα αποδέχεται τη δύναμη χωρίς σύλληψη, με μικρό άξονα πλεύσης και που προάγει την απόδοση και τη συνοχή της δράσης.
• Ο εύλογος μηχανισμός δράσης και το κινούμενο άκρο έχουν διπλό μηχανισμό καθοδήγησης, ο οποίος μπορεί να εξασφαλίσει τη δυναμική αγωγική ράβδο στον σωλήνα κενού.
Τύποι:
JCZ3-24D/D-800
JCZ3-24D/D-1000
JCZ3-24D/D-1250
Τεχνικά δεδομένα:
| Τεχνικές απαιτήσεις | Μονάδα | παραμέτρους | ||||||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) | kV | 24 | |||||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 800 | 1000 | 1250 | ||||
| Ονομαστικό ρεύμα θέρμανσης (Ith) | Α | 800 | 1000 | 1250 | ||||
| Δυνατότητα ονομαστικής σύνδεσης (I) | Α/ φορές | 4000/50 | 5000/50 | 6300/50 | ||||
| Ονομαστική ικανότητα διάσπασης (Ic) | Α/ φορές | 3200/25 | 4000/25 | 5040/25 | ||||
| Τελική ικανότητα σπάσματος | Α/ φορές | 4000/3 | 5000/3 | 6300/3 | ||||
| Κατηγοριοποιημένο βραχυπρόθεσμο ρεύμα αντοχής και η διάρκεια του | Α/Σ | 3200/4 | 4000/4 | 6300/4 | ||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | kA | 6.25 | 10 | 15.75 | ||||
| Μηχανική αντοχή | 10000 φορές | 100 | ||||||
| Ηλεκτρική αντοχή | 10000 φορές | 30 | ||||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 220 | |||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ¥2000/100 ((Κλείσιμο/Κράτηση) | ||||||
| Βοηθητικό κύκλωμα | Τύπος | 3α+2β | ||||||
| θέση |
Στα αριστερά είναι η επαφή βοηθητικού διακόπτη, Στα δεξιά είναι το κύκλωμα ελέγχου |
|||||||
| Σχεδιακό διάγραμμα των τερματικών καλωδίων | Βλέπε παράρτημα | |||||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 300 | |||||
| Σύντομη | χρόνος/ώρα | 600 | ||||||
| Δυναμική συχνότητα αντέχουν τάση | Κεντρικό κύκλωμα | Φάση σε φάση και φάση στο έδαφος | kV | 65 | ||||
| Διακοπές κενού | kV | 65 | ||||||
| Δευτερογενές κύκλωμα προς το έδαφος | kV | 2 | ||||||
| Ελαφρύνει την παλμή αντέχει την τάση | Φάση σε φάση και φάση στο έδαφος | kV | 125 | |||||
|
Μηχανικά χαρακτηριστικά
|
Απόσταση ανοίγματος | μμ | 9±0.5 | |||||
| Πέρα από τα ταξίδια | μμ | 1.5±0.5 | ||||||
| Ώρα κλεισίματος | ms | ≤ 200 | ||||||
| Ώρες λειτουργίας | ms | ≤ 160 | ||||||
| Ασύγχρονη τριών φάσεων | ms | ≤ 3 | ||||||
| Κλείσιμο αναπήδησης | ms | ≤ 10 | ||||||
| Κεντρικό κύκλωμα R | uΩ | ≤ 200 | ||||||
| Εργασιακή πίεση κύριας επαφής | N | ≥ 500 | ||||||
