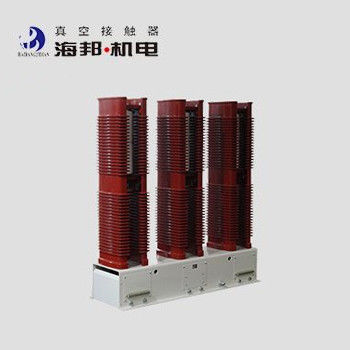

40.5kV υψηλής τάσης κενός επαφής 160A 250A 400A 630A HV κενός επαφής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-17 εργάσιμες ημέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Διορισμένη συχνότητα: | 50/60Hz | Αγορές εξαγωγής: | Παγκόσμια |
|---|---|---|---|
| Συσκευή: | Διαπραγματεύσιμα | ||
| Επισημαίνω: | 40Επαφή κενού υψηλής τάσης 0,5 kV,Επαφή κενού υψηλής τάσης 160A |
||
Περιγραφή προϊόντων
40Επαφή κενού υψηλής τάσης 0,5 kV
Ο επακριβής επαφής κενού υψηλής τάσης Hai Bang 40.5kV είναι κατάλληλος για συστήματα ισχύος AC 50 ~ 60Hz, ονομαστική τάση κύκλου 40.5kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A.Χρησιμοποιούνται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματοςΗ σειρά αυτή των 40,5kV υψηλής τάσης Vacuum Contactor υιοθετεί την διεθνή κύρια epoxy ολοκληρωμένα χύθηκε ημικύλινδρος μονωτική δομή,που πληροί πλήρως τις απαιτήσεις μόνωσης των διεθνών κανονισμώνΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επαγωγός κενού υψηλής τάσης 40,5 kV δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τύποι:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία |
|||||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
40.5kV |
||||
|
Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160A |
250A |
400A |
630Α |
||
|
Δυνατότητα συνδέσεως (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Ονομαστική ικανότητα διάσπασης (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Καθορισμένη αντοχή σε υπερφόρτωση ρεύματος και χρόνου |
kA/s |
2.4/1 |
3.75/1 |
Ασφάλεια, 1/6 |
9.45/1 |
||
|
Διορισμένη βραχυπρόθεσμη αντοχή ρεύματος (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Διορισμένη μέγιστη αντοχή ρεύματος ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 |
|||||
|
Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
95 |
||||
|
Διακοπές κενού |
kV |
95 |
|||||
|
Ελαφρύνει την παλμή αντέχει την τάση |
kV |
185 |
|||||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤1500/30 (απορρόφηση/διατήρηση) |
|||||
|
Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 1500/600 (κλείσιμο/άνοιγμα) |
|||||
|
Βοηθητικό κύκλωμα |
Τύπος |
6α+4β |
|||||
|
Καθορισμένη αξία |
Δυνατότητα ανάφλεξης |
||||||
|
Συνεχή 380V/1A |
|||||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 |
|||||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
||||
|
Σύντομη |
χρόνος/ώρα |
60 |
|||||
|
Μηχανική αντοχή |
10000 φορές |
100 |
|||||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 160 |
||||
|
3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 |
|||||
|
Αρχική ώρα ανοίγματος |
ms |
≤ 120 (ηλεκτρική ισχύς) |
|||||
|
Κλείσιμο |
ms |
≤ 7 |
|||||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
