3 Φάση 40.5kV Vakuum Contactor Ηλεκτρικός τύπος Διορισμένο ρεύμα 160A 250A 400A 630A
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-17 εργάσιμες ημέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 630A 40,5kV επακριβής επαφής κενού,Ηλεκτρικός επακριβώτης κενού 40 |
||
|---|---|---|---|
Περιγραφή προϊόντων

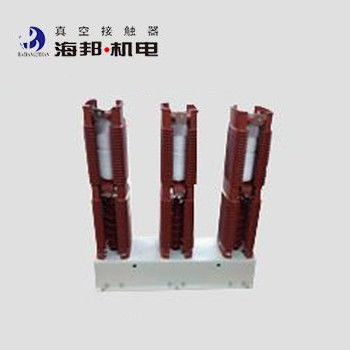

Hai Bang 40.5kV Vacuum Contactor 630A είναι κατάλληλο για συστήματα ισχύος AC 50 ~ 60Hz, κύριο κύκλωμα με ονομαστική τάση 40.5kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A.5kV υψηλής τάσης Vacuum Contactor υιοθετεί το διεθνές mainstream epoxy ολοκληρωμένα χύθηκε ημικύλινδρος μονωτικό πλαίσιο δομήΟ ατμοσφαιρικός επαγγελιστής 40,5 kV χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος.Το ύψος του περιβάλλοντος όπου το 40Ο επακριβωτής κενού υψηλής τάσης.5kV που χρησιμοποιείται δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τύποι:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία |
|||||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
40.5kV |
||||
|
Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160A |
250A |
400A |
630Α |
||
|
Δυνατότητα συνδέσεως (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Ονομαστική ικανότητα διάσπασης (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Καθορισμένη αντοχή σε υπερφόρτωση ρεύματος και χρόνου |
kA/s |
2.4/1 |
3.75/1 |
Ασφάλεια, 1/6 |
9.45/1 |
||
|
Διορισμένη βραχυπρόθεσμη αντοχή ρεύματος (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Διορισμένη μέγιστη αντοχή ρεύματος ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 |
|||||
|
Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
95 |
||||
|
Διακοπές κενού |
kV |
95 |
|||||
|
Ελαφρύνει την παλμή αντέχει την τάση |
kV |
185 |
|||||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤1500/30 (απορρόφηση/διατήρηση) |
|||||
|
Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 1500/600 (κλείσιμο/άνοιγμα) |
|||||
|
Βοηθητικό κύκλωμα |
Τύπος |
6α+4β |
|||||
|
Καθορισμένη αξία |
Δυνατότητα ανάφλεξης |
||||||
|
Συνεχή 380V/1A |
|||||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 |
|||||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
||||
|
Σύντομη |
χρόνος/ώρα |
60 |
|||||
|
Μηχανική αντοχή |
10000 φορές |
100 |
|||||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 160 |
||||
|
3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 |
|||||
|
Αρχική ώρα ανοίγματος |
ms |
≤ 120 (ηλεκτρική ισχύς) |
|||||
|
Κλείσιμο |
ms |
≤ 7 |
|||||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
