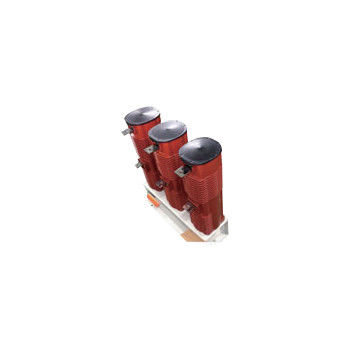

Επαφή κενού 24kV 630A - Επαφή κενού υψηλής τάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 24 kV υψηλής τάσης κενόσφαιρο,630A Επαφή κενού υψηλής τάσης |
||
|---|---|---|---|
Περιγραφή προϊόντων
24kV 630A Vakuum Contactor - Vakuum Contactor υψηλής τάσης, ονομαστική τάση 24kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A
Γενική περιγραφή:
Ο επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβήςΟι 24kV υψηλής τάσης Vacuum Contactors χρησιμοποιούνται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματοςΑυτή η σειρά 24 kV υψηλής τάσης Vacuum Contactor υιοθετεί την διεθνή κύρια epoxy ολοκληρωμένα χύθηκε ημικύλινδρος μονωτική δομή,που πληροί πλήρως τις απαιτήσεις μόνωσης των διεθνών κανονισμώνΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής.
Τύποι:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | ||||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 24kV | |||||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 160A | 250A | 400A | 630Α | |||
| Δυνατότητα συνδέσεως (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| Ονομαστική ικανότητα διάσπασης (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| Καθορισμένη αντοχή σε υπερφόρτωση ρεύματος και χρόνου | kA/s | 2.4/1 | 3.75/1 | Ασφάλεια, 1/6 | 9.45/1 | |||
| Διορισμένη βραχυπρόθεσμη αντοχή ρεύματος (Ik) | kV | 1.6 | 2.5 | 4 | 6.3 | |||
| Διορισμένη μέγιστη αντοχή ρεύματος (Ip) | kV | 4 | 6.25 | 10 | 16 | |||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 4 | ||||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 65 | |||||
| Διακοπές κενού | kV | 65 | ||||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 125 | ||||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | |||||
| DC 110/220 | ||||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 2000/30 (απορρόφηση/διατήρηση) | ||||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 2000/700 (κλείσιμο/άνοιγμα) | ||||||
| Βοηθητικό κύκλωμα | Τύπος | 3α+2β | ||||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||||||
| Συνεχή 380V/1A | ||||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | ||||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 300 | |||||
| Σύντομη | χρόνος/ώρα | 60 | ||||||
| Μηχανική αντοχή | 10000 φορές | 100 | ||||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-3), 10 ((AC-4) | ||||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | |||||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | ||||||
| Αρχική ώρα ανοίγματος | ms | ≤50 (ηλεκτρική ισχύς) | ||||||
| Κλείσιμο | ms | ≤ 6 | ||||||
|
Σημείωση: 1. η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. 2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές. |
||||||||
