Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 1250A Επαφή κενού υψηλής τάσης,12kV υψηλής τάσης επακριβής επαφής κενού |
||
|---|---|---|---|
Περιγραφή προϊόντων

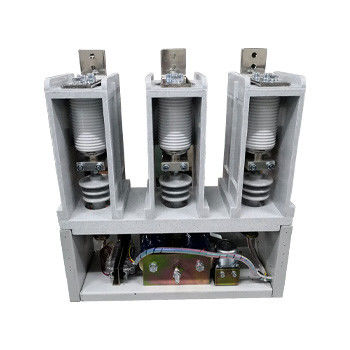

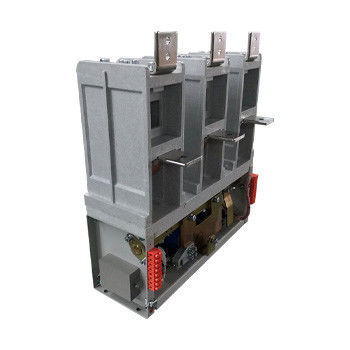

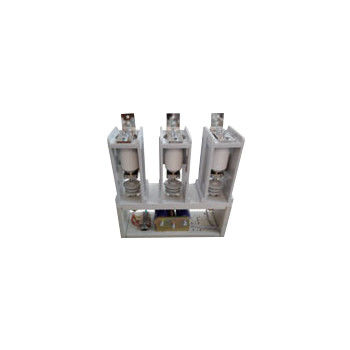

12kV 1250A Vakuum Contactor - Vakuum Contactor υψηλής τάσης, ονομαστική τάση 12kV, ονομαστικό ρεύμα 800A, 1000A, 1250A, 1600A, 2000A
Γενική περιγραφή:
Ο επαγγελιστής κενού Hai Bang 12kV εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστικής τάσης 7,2 kV και 12 kV, ονομαστικού λειτουργικού ρεύματος 800, 1000A, 1250A, 1600A, 2000A.Αυτός ο τύπος επαφής κενού υψηλής τάσης χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος, και για τον έλεγχο ηλεκτρικού εξοπλισμού όπως μη επαγωγικοί κινητήρες και μετασχηματιστές εναλλασσόμενου ρεύματος.
Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται αυτός ο τύπος επαφής κενού υψηλής τάσης 12 kV δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.Έχουμε επαφές κενού τύπου οροπέδου που θα μπορούσαν να χρησιμοποιηθούν στο περιβάλλον κάτω από ένα υψόμετρο 5000 μέτρα πάνω από την επιφάνεια της θάλασσαςΠαρακαλούμε ανατρέξτε στον κατάλογο των επακριβών επακριβών επακριβών επακριβών επακριβών επακριβών επακριβών.
Έχουμε έναν άλλο τύπο 12kV Vacuum Contactor, του οποίου το ονομαστικό ρεύμα είναι 160A, 250A, 400A, 630A. Παρακαλούμε ανατρέξτε στις κατηγορίες για περισσότερες πληροφορίες.
Τύποι:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | |||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 7.2kV | 12kV | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | |||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 4Ie (AC-2) | |||||
| Ονομαστική ικανότητα διάσπασης | Α | 6Ie (AC-2) | |||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α | 8ΙΙ | |||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | Α | 15ΙΙ | |||||
| Τελική ικανότητα σπάσματος | Α | 81,3 φορές | |||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 2 | |||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 32 | 42 | |||
| Διακοπές κενού | kV | 32 | 42 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 60 | 75 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | ||||
| DC 110/220 | |||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | |||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | |||||
| Βοηθητικό κύκλωμα | Τύπος | (3a+2b) ~(6a+5b) | |||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | ||||||
| Συνεχή 380V/1A | |||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | |||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 120 | ||||
| Σύντομη | χρόνος/ώρα | 360 | |||||
| Μηχανική αντοχή | 10000 φορές | 10 | |||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-2) | |||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | ||||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | |||||
| Αρχική ώρα ανοίγματος | ms | ≤ 60 | |||||
| Κλείσιμο | ms | ≤ 10 | |||||
| Σημείωση: η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. | |||||||
