Περιγραφή προϊόντων

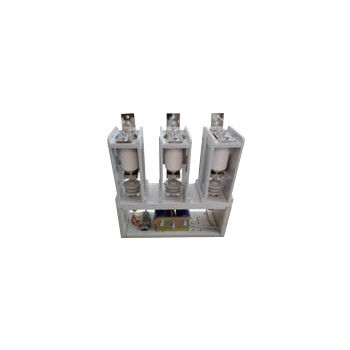

7.2kV 1600A Vakuum Contactor - Vakuum Contactor υψηλής τάσης, ονομαστική τάση 7,2kV, ονομαστικό ρεύμα 800A, 1000A, 1250A, 1600A, 2000A
Γενική περιγραφή:
Το Hai Bang 7.2kV Vacuum Contactor εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστικής τάσης 7.2kV και 12kV, ονομαστικού ρεύματος 800A, 1000A, 1250A, 1600A, 2000A.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επαγωγός κενού υψηλής τάσης τύπου CKG8 δεν υπερβαίνει τα 1000 μέτρα πάνω από το επίπεδο της θάλασσας.Αυτός ο τύπος επαφής κενού υψηλής τάσης 7,2 kV (12 kV) χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος,και για τον έλεγχο ηλεκτρικού εξοπλισμού, όπως μη επαγωγικών κινητήρων και μετασχηματιστών εναλλασσόμενου ρεύματος.
Έχουμε έναν άλλο τύπο 7.2kV Vacuum Contactor, του οποίου το ονομαστικό ρεύμα είναι 160A, 250A, 400A, 630A. Παρακαλούμε ανατρέξτε στις Κατηγορίες για περισσότερες πληροφορίες.
Έχουμε επαγγέλλοντες κενού τύπου οροπέδου που θα μπορούσαν να χρησιμοποιηθούν σε περιβάλλον κάτω από υψόμετρο 5000 μέτρων πάνω από την επιφάνεια της θάλασσας.Παρακαλείστε να ανατρέξετε στον κατάλογο των επακριβών επακριβών επακριβών επακριβών επακριβών επακριβών επακριβών..
Τύποι:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | |||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 7.2kV | 12kV | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | |||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 4Ie (AC-2) | |||||
| Ονομαστική ικανότητα διάσπασης | Α | 6Ie (AC-2) | |||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α | 8ΙΙ | |||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | Α | 15ΙΙ | |||||
| Τελική ικανότητα σπάσματος | Α | 81,3 φορές | |||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 2 | |||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 32 | 42 | |||
| Διακοπές κενού | kV | 32 | 42 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 60 | 75 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | ||||
| DC 110/220 | |||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | |||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | |||||
| Βοηθητικό κύκλωμα | Τύπος | (3a+2b) ~(6a+5b) | |||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | ||||||
| Συνεχή 380V/1A | |||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | |||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 120 | ||||
| Σύντομη | χρόνος/ώρα | 360 | |||||
| Μηχανική αντοχή | 10000 φορές | 10 | |||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-2) | |||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | ||||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | |||||
| Αρχική ώρα ανοίγματος | ms | ≤ 60 | |||||
| Κλείσιμο | ms | ≤ 10 | |||||
| Σημείωση: η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. | |||||||
