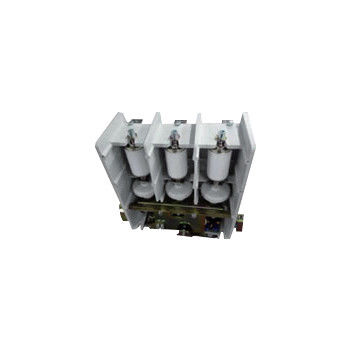

Υψηλής τάσης 7.2kV 630A επακριβής επαφής κενού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 7.2kV 630A Επαφή κενού,Επαφή κενού υψηλής τάσης 630A |
||
|---|---|---|---|
Περιγραφή προϊόντων
7.2kV 630A Επαφή κενού - Επαφή κενού υψηλής τάσης, ονομαστική τάση 7,2kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A
Γενική περιγραφή:
Το Hai Bang 7.2kV 630A Vacuum Contactor εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστική τάση έως 7.2 kV, ονομαστικό ρεύμα 160A, 250A, 400A, 630A.2kV 630A Vacuum Contactor χρησιμοποιείται ευρέως στο δίκτυο ηλεκτρικής ενέργειας αντιδραστική αντιστάθμιση ισχύος, χημική βιομηχανία, μεταλλουργία, παροχή νερού και επεξεργασία αποχέτευσης, υπόγειος εξοπλισμός ανθρακωρυχείων και άλλες περιπτώσεις.Αυτός ο τύπος επαφής κενού υψηλής τάσης χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά τον έλεγχο των χωρητικών φορτίωνΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβώτης κενού δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Έχουμε έναν άλλο τύπο 7.2kV Vacuum Contactor, του οποίου το ονομαστικό ρεύμα είναι 800A, 1000A, 1250A, 1600A, 2000A. Παρακαλούμε ανατρέξτε στις κατηγορίες για περισσότερες πληροφορίες.
Τύποι:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Τεχνικά δεδομένα:
| Ονομασία | Μονάδα | Αξία | ||||
| Κεντρικό κύκλωμα | Ονομαστική τάση λειτουργίας (Ue) | kV | 7.2 | |||
| Διορισμένο ρεύμα λειτουργίας (Ie) | Α | 160A, 250A, 400A, 630A | ||||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Ονομαστική δυναμικότητα σύνδεσης | Α | 10Ie (AC-4) | ||||
| Ονομαστική ικανότητα διάσπασης | Α | 8Ie (AC-4) | ||||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος | Α | 10ΙΙ | ||||
| Κατηγοριακή μέγιστη αντοχή ρεύματος | Α | 25ΙΙ | ||||
| Ονομαστική διάρκεια βραχυκυκλώματος | σ | 4 | ||||
| Τελική ικανότητα σπάσματος | kA, χρόνος | 6.3/3 | ||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη | kV | 32 | |||
| Διακοπές κενού | kV | 32 | ||||
| Ελαφρύνει την παλμή αντέχει την τάση | kV | 60 | ||||
| Κανονικό ρεύμα διάσπασης ενός ενιαίου πυκνωτή (C2) | Α | 160 | ||||
| Κύκλωμα ελέγχου | Ονομαστική τάση (Us) | V | ΑΕ 110/220/380 | |||
| DC 110/220 | ||||||
| Δυναμικό ονομαστικής ισχύος | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | ||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | ||||
| Βοηθητικό κύκλωμα | Τύπος | (3a+2b) ~(6a+5b) | ||||
| Καθορισμένη αξία | Δυνατότητα ανάφλεξης | |||||
| Συνεχή 380V/1A | ||||||
| Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση | kV | 2 | ||||
| Κανονική συχνότητα λειτουργίας | Μεσοπρόθεσμα | χρόνος/ώρα | 300 | |||
| Σύντομη | χρόνος/ώρα | 600 | ||||
| Μηχανική αντοχή | 10000 φορές | 100 | ||||
| Ηλεκτρική αντοχή | 10000 φορές | 25 ((AC-3), 10 ((AC-4) | ||||
| Μηχανικά χαρακτηριστικά | Ώρα κλεισίματος | ms | ≤ 200 | |||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | ||||
| Αρχική ώρα ανοίγματος | ms | ≤ 100 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | ||||
| Κλείσιμο | ms | ≤ 5 | ||||
|
Σημείωση: 1. η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. 2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές. |
||||||
