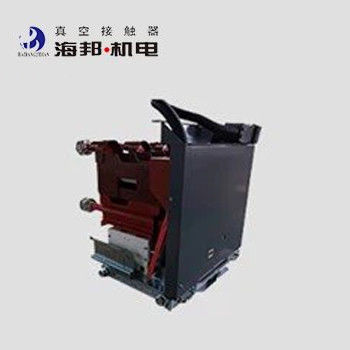

7.2kV 315A Τύπος τερματικού βιδώματος υψηλής τάσης επαγγέλματος κενού-συσσωρευτή
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Συνδυασμός ασφάλειας επακριβούς επαφής υψηλής τάσης με κενό,315A κενός επαφέας υψηλής τάσης |
||
|---|---|---|---|
Περιγραφή προϊόντων
Γενική περιγραφή:
Τα συστήματα συνδυασμού επαφής κενού-συσσωρευτή υψηλής τάσης Hai Bang 7.2kV Type HCR-7.2J ((D) Y/D315-50T ισχύει για συστήματα ηλεκτρικής ενέργειας AC 50-60Hz και ονομαστική τάση 7.2kV, ονομαστικό ρεύμα 315A.
Hai Bang 12kV υψηλής τάσης Vacuum Contactor-Fuse συνδυασμός μονάδων Type HCR-12J ((D) Y/D200-50T ισχύει για συστήματα ηλεκτρικής ενέργειας AC 50-60Hz και ονομαστική τάση 12kV, ονομαστικό ρεύμα 200A.
Μπορούν να εγκατασταθούν στο ντουλάπι διακόπτη για να σχηματίσουν ένα κύκλωμα F-C και να χρησιμοποιηθούν σε συνδυασμό με ένα ολοκληρωμένο προστατευτικό.Η μονάδα επαφής κενού συνδυάζει μια ασφάλεια υψηλής τάσης ικανή να σπάσει ένα ευρύ φάσμα ρεύματος σφάλματος βραχυκυκλώματος με έναν επαφή κενού που μπορεί να λειτουργεί συχνάΟι μονάδες υψηλής τάσης Vacuum Contactor-Fuse Combination μπορούν να χρησιμοποιηθούν για συχνή εκκίνηση κινητήρων και συχνή εναλλαγή μετασχηματιστών και πυκνωτών.Υψηλής τάσης ατμοσφαιρικός επακριβώτης-συσσωρευτής συνδυασμός μονάδες χρησιμοποιούνται ευρέως σε συστήματα ηλεκτρικής ενέργειας όπως σταθμοί παραγωγής ηλεκτρικής ενέργειας, χημικά, ανθρακωρυχεία, μεταλλουργία, λιμάνια και προβλήτες.Φούρνοι επαγωγής και άλλα φορτίαΤο καροτσάκι στο κάτω μέρος των μονάδων υψηλής τάσης 7,2 kV Vacuum Contactor-Fuse Combination μπορεί εύκολα να μετακινηθεί έξω από το ντουλάπι ελέγχου.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται το προϊόν δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | |||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
7.2 |
12 |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) ((Αξαρτάται από την ασφάλεια) |
Α |
≤ 315 |
≤ 200 | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | |||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα διακοπής βραχυκυκλώματος (αποτελεσματική τιμή) |
kA |
≤ 50 | |||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα μικρής διασύνδεσης (σημεία τιμή) |
kA |
125 | |||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
32 |
42 |
|
|
Διακοπές κενού |
kV |
32 |
42 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
60 |
75 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
||
| DC 110/220 | |||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | |||
| Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 900/600 (κλείσιμο/άνοιγμα) | |||
|
Βοηθητικό κύκλωμα |
Τύπος |
(6α+6β) |
|||
| Καθορισμένη αξία | Ηλεκτρονικό ρεύμα | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | |||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
||
|
Σύντομη |
χρόνος/ώρα |
600 | |||
|
Μηχανική αντοχή |
10000 φορές |
30 | |||
|
Ηλεκτρική αντοχή |
10000 φορές |
10 ((AC-3) | |||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 150 |
||
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | |||
| Αρχική ώρα ανοίγματος |
ms |
≤ 150 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | |||
| Κλείσιμο |
ms |
≤ 4 | |||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
