Μονάδες συνδυασμού επαφής κενού-συσσωρευτή 12kV 110V / 220V
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Διορισμένη συχνότητα: | 50/60Hz | ||
|---|---|---|---|
| Επισημαίνω: | Μονάδα επαφής κενού 12 kV,Μονάδα επαφής κενού 110V |
||
Περιγραφή προϊόντων
Γενική περιγραφή:

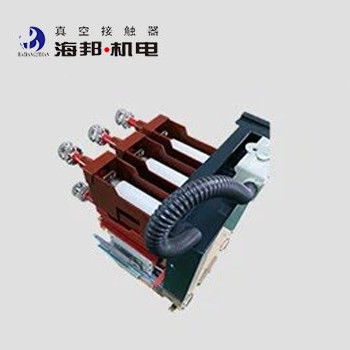

Οι μονάδες συνδυασμού ελαστικού επαφής κενού 12kV Hai Bang HCR-12J ((D) Y/D200-50T εφαρμόζονται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστική τάση 12kV, ονομαστικό ρεύμα 200A.
Η HCR-7.2J(D) Y/D315-50T είναι ένας άλλος τύπος μονάδων συνδυασμού επαφής κενού-συσσωρευτή, των οποίων η ονομαστική τάση είναι 7,2 kV και το ονομαστικό ρεύμα είναι 315A.
Οι μονάδες Vacuum Contactor-Fuse Combination μπορούν να εγκατασταθούν στο ντουλάπι διακόπτη για να σχηματίσουν ένα κύκλωμα F-C και να χρησιμοποιηθούν σε συνδυασμό με ένα ολοκληρωμένο προστατευτικό.Η μονάδα επαφής κενού συνδυάζει μια ασφάλεια υψηλής τάσης ικανή να σπάσει ένα ευρύ φάσμα ρεύματος σφάλματος βραχυκυκλώματος με έναν επαφή κενού που μπορεί να λειτουργεί συχνά. Μπορεί να χρησιμοποιηθεί για συχνή εκκίνηση κινητήρων και συχνή εναλλαγή μετασχηματιστών και πυκνωτών.χημικά, ανθρακωρυχεία, μεταλλουργία, λιμάνια και προβλήτες.Φούρνοι επαγωγής και άλλα φορτίαΤο καροτσάκι στο κάτω μέρος των μονάδων 12kV Vacuum Contactor-Fuse Combination μπορεί εύκολα να μετακινηθεί έξω από το ντουλάπι ελέγχου.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται το προϊόν δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα | Αξία | ||||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
7.2 | 12 | ||
| Διορισμένο ρεύμα λειτουργίας (Ie) ((Αξαρτάται από την ασφάλεια) |
Α |
≤ 315 | ≤ 200 | |||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα διακοπής βραχυκυκλώματος (αποτελεσματική τιμή) | kA | ≤ 50 | ||||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα μικρής διασύνδεσης (σημεία τιμή) | kA | 125 | ||||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
32 |
42 | ||
|
Διακοπές κενού |
kV |
32 | 42 | |||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
60 | 75 | |||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 | |||
| DC 110/220 | ||||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | ||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | ||||
|
Βοηθητικό κύκλωμα |
Τύπος | (6α+6β) | ||||
|
Καθορισμένη αξία |
Ηλεκτρονικό ρεύμα | |||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV | 2 | ||||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 | |||
|
Σύντομη |
χρόνος/ώρα | 600 | ||||
|
Μηχανική αντοχή |
10000 φορές | 30 | ||||
|
Ηλεκτρική αντοχή |
10000 φορές | 10 ((AC-3) | ||||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 150 | |||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | ||||
| Αρχική ώρα ανοίγματος | ms | ≤ 150 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | ||||
| Κλείσιμο | ms | ≤ 4 | ||||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
