12kV 50Hz / 60Hz 3 Φάσης Ηλεκτρική μονάδα συνδυασμού επαφής κενού-συσσωρευτή
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Επαφή κενού 60Hz 3 φάσεων,50Hz 3 Φάσης Επαφή κενού,Σύνδυση επαφής κενού-συσσωρευτή υψηλής τάσης |
||
|---|---|---|---|
Περιγραφή προϊόντων
Γενική περιγραφή:

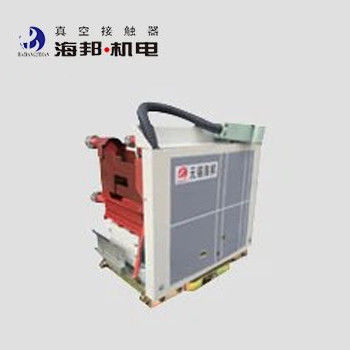

Η μονάδα συνδυασμού ελαστικού-συσσωρευτή 12kV Hai Bang ∆ΙΚΡ-12J ((D) Y/D200-50T εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστική τάση 12kV, ονομαστικό ρεύμα 200A. HCR-7.2J(D)Y/D315-50T είναι ένας άλλος τύπος μονάδας συνδυασμού επαφής κενού-συσσωρευτή, εκ των οποίων η ονομαστική τάση είναι 7,2 kV και το ονομαστικό ρεύμα 315A.
Η μονάδα Vacuum Contactor-Fuse Combination μπορεί να εγκατασταθεί στο ντουλάπι διακόπτη για να σχηματίσει ένα κύκλωμα F-C και να χρησιμοποιηθεί σε συνδυασμό με ένα ολοκληρωμένο προστατευτικό.Η μονάδα επαφής κενού συνδυάζει μια ασφάλεια υψηλής τάσης ικανή να σπάσει ένα ευρύ φάσμα ρεύματος σφάλματος βραχυκυκλώματος με έναν επαφή κενού που μπορεί να λειτουργεί συχνάΜπορεί να χρησιμοποιηθεί για συχνή εκκίνηση κινητήρων και συχνή αλλαγή μετασχηματιστών και πυκνωτών.
Η μονάδα συνδυασμού επαφής κενού-συσσωρευτή χρησιμοποιείται ευρέως σε συστήματα ενέργειας όπως σταθμοί παραγωγής ηλεκτρικής ενέργειας, χημικά, ορυχεία άνθρακα, μεταλλουργία, λιμάνια και προβλήτες.Μπορεί να χρησιμοποιηθεί από εργοστάσια παραγωγής ηλεκτρικής ενέργειας και βιομηχανικές και μεταλλευτικές επιχειρήσεις για την ανάκτηση και απενεργοποίηση κινητήρων υψηλής τάσης εναλλασσόμενου ρεύματος, μετασχηματιστές, φούρνους επαγωγής και άλλα φορτία, και έχει τη λειτουργία προστασίας από βραχυκύκλωμα.Το καρότσι στο κάτω μέρος της μονάδας 12kV Vacuum Contactor-Fuse συνδυασμός μπορεί εύκολα να μετακινηθεί έξω από το ντουλάπι ελέγχουΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται το προϊόν δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα | Αξία | ||||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
7.2 | 12 | ||
| Διορισμένο ρεύμα λειτουργίας (Ie) ((Αξαρτάται από την ασφάλεια) |
Α |
≤ 315 | ≤ 200 | |||
| Καθορισμένη συχνότητα (fr) | Hz | 50~60 | ||||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα διακοπής βραχυκυκλώματος (αποτελεσματική τιμή) | kA | ≤ 50 | ||||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα μικρής διασύνδεσης (σημεία τιμή) | kA | 125 | ||||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
32 |
42 | ||
|
Διακοπές κενού |
kV |
32 | 42 | |||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
60 | 75 | |||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 | |||
| DC 110/220 | ||||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς | ΒΑ | ≤ 1000/100 (απορρόφηση/διατήρηση) | ||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση | ΒΑ | ≤ 900/600 (κλείσιμο/άνοιγμα) | ||||
|
Βοηθητικό κύκλωμα |
Τύπος | (6α+6β) | ||||
|
Καθορισμένη αξία |
Ηλεκτρονικό ρεύμα | |||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV | 2 | ||||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 | |||
|
Σύντομη |
χρόνος/ώρα | 600 | ||||
|
Μηχανική αντοχή |
10000 φορές | 30 | ||||
|
Ηλεκτρική αντοχή |
10000 φορές | 10 ((AC-3) | ||||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 150 | |||
| 3 φάσεις ασύγχρονος χρόνος | ms | ≤ 3 | ||||
| Αρχική ώρα ανοίγματος | ms | ≤ 150 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | ||||
| Κλείσιμο | ms | ≤ 4 | ||||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
