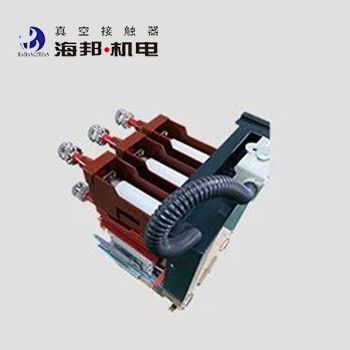

7.2kV 200A Μονάδα συνδυασμού ασφάλειας τριών φάσεων επαγγέλματος κενού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | 7Επαφή κενού τριών φάσεων.2kV,200A Τριφασικός επακριβής επακριβής επαφής |
||
|---|---|---|---|
Περιγραφή προϊόντων
Γενική περιγραφή:
Η μονάδα συνδυασμού επαφής κενού-συσσωρευτή Hai Bang 7.2kV Type HCR-7.2J ((D) Y/D315-50T εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz και ονομαστικής τάσης 7.2kV, ονομαστικού ρεύματος 315A.Η ονομαστική τάση του τύπουHCR-12J(D)Y/D200-50T είναι 12kV, και το ονομαστικό ρεύμα του είναι 200A. Μπορούν να εγκατασταθούν στο ντουλάπι διακόπτη για να σχηματίσουν ένα κύκλωμα F-C και να χρησιμοποιηθούν σε συνδυασμό με ένα ολοκληρωμένο προστατευτικό.Η μονάδα επαφής κενού συνδυάζει μια ασφάλεια υψηλής τάσης ικανή να σπάσει ένα ευρύ φάσμα ρεύματος σφάλματος βραχυκυκλώματος με έναν επαφή κενού που μπορεί να λειτουργεί συχνάΗ μονάδα Vacuum Contactor-Fuse Combination μπορεί να χρησιμοποιηθεί για συχνή εκκίνηση κινητήρων και συχνή αλλαγή μετασχηματιστών και πυκνωτών.Η μονάδα συνδυασμού επαφής κενού-συσσωρευτή χρησιμοποιείται ευρέως σε συστήματα ενέργειας όπως σταθμοί παραγωγής ηλεκτρικής ενέργειας, χημικά, ανθρακωρυχεία, μεταλλουργία, λιμάνια και προβλήτες.Φούρνοι επαγωγής και άλλα φορτίαΤο καροτσάκι στο κάτω μέρος της μονάδας συνδυασμού επαφής κενού-συσσωρευτή 7,2 kV μπορεί εύκολα να μετακινηθεί έξω από το ντουλάπι ελέγχου.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται το προϊόν δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | |||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
7.2 |
12 |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) ((Αξαρτάται από την ασφάλεια) |
Α |
≤ 315 |
≤ 200 | ||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | |||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα διακοπής βραχυκυκλώματος (αποτελεσματική τιμή) |
kA |
≤ 50 | |||
| Κατηγοριοποιημένο αναμενόμενο ρεύμα μικρής διασύνδεσης (σημεία τιμή) |
kA |
125 | |||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
32 |
42 |
|
|
Διακοπές κενού |
kV |
32 |
42 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
60 |
75 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
||
| DC 110/220 | |||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | |||
| Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 900/600 (κλείσιμο/άνοιγμα) | |||
|
Βοηθητικό κύκλωμα |
Τύπος |
(6α+6β) |
|||
| Καθορισμένη αξία | Ηλεκτρονικό ρεύμα | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | |||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
||
|
Σύντομη |
χρόνος/ώρα |
600 | |||
|
Μηχανική αντοχή |
10000 φορές |
30 | |||
|
Ηλεκτρική αντοχή |
10000 φορές |
10 ((AC-3) | |||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 150 |
||
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | |||
| Αρχική ώρα ανοίγματος |
ms |
≤ 150 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | |||
| Κλείσιμο |
ms |
≤ 4 | |||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
