Υψηλής τάσης 7,2kV Οριζόντιος επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
Πληρωμής & Αποστολής Όροι:
| Τιμή: | negotiable |
|---|---|
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
| Όροι πληρωμής: | Όροι πληρωμής: L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| Διορισμένη συχνότητα: | 50/60Hz | Τύπος στερέωσης: | Οριζόντια |
|---|---|---|---|
| Επισημαίνω: | 7Οριζόντια επαφή κενού.2kV,Οριζόντια επαφή κενού 160A |
||
Περιγραφή προϊόντων
Γενική περιγραφή:

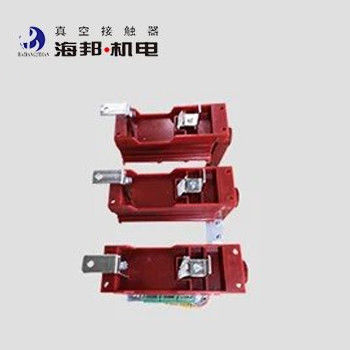

Ο επακριβής επαφής υψίστης τάσης Hai Bang εφαρμόζεται σε συστήματα ηλεκτρικής ενέργειας AC 50-60Hz, ονομαστικής τάσης 7,2 kV και 12 kV, ονομαστικού ρεύματος 160A, 250A, 400A, 630A.Αυτός ο τύπος επαφής κενού υψηλής τάσης χρησιμοποιείται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματος και συχνά τον έλεγχο των χωρητικών φορτίων, κινητήρες εναλλασσόμενου ρεύματος, μετασχηματιστές και άλλο ηλεκτρικό εξοπλισμό.
Ο οριζόντιος επακριβώτης κενού χρησιμοποιείται στην αντιδραστική αντιστάθμιση ισχύος του ηλεκτρικού δικτύου, τη χημική βιομηχανία, τη μεταλλουργία, την παροχή νερού και την επεξεργασία αποχέτευσης, τον εξοπλισμό ανθρακωρυχείων και άλλες περιπτώσεις.Το υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται η μονάδα επαφής κενού δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τύποι:
Το JCZ5-7.2-J(D) /D630-W2
Δοκιμαστική μονάδα
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία | |||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
7.2 |
12 |
|
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160A, 250A, 400A, 630A | |||
| Καθορισμένη συχνότητα (fr) |
Hz |
50~60 | |||
| Ονομαστική δυναμικότητα σύνδεσης |
Α |
10ΙΙ | |||
| Ονομαστική ικανότητα διάσπασης |
Α |
8ΙΙ | |||
| Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
Α |
10ΙΙ | |||
| Κατηγοριακή μέγιστη αντοχή ρεύματος |
Α |
25ΙΙ | |||
| Τελική ικανότητα σπάσματος |
Α |
10ΙΙ | |||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 | |||
| Δυναμική συχνότητα αντέχουν τάση |
Τερματικό καλωδίωσης στη γη |
kV |
32 |
42 |
|
|
Διακοπές κενού |
kV |
32 |
42 | ||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
60 |
75 | ||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
||
| DC 110/220 | |||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 1000/100 (απορρόφηση/διατήρηση) | |||
| Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 900/600 (κλείσιμο/άνοιγμα) | |||
|
Βοηθητικό κύκλωμα |
Τύπος |
(3α+3β) ~(6α+6β) |
|||
| Καθορισμένη αξία | Ηλεκτρονικό ρεύμα | ||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 | |||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
120 |
||
|
Σύντομη |
χρόνος/ώρα |
360 | |||
|
Μηχανική αντοχή |
10000 φορές |
30 | |||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) | |||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 150 |
||
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 | |||
| Αρχική ώρα ανοίγματος |
ms |
≤ 150 (ηλεκτρική θύρα), ≤ 60 (μηχανική θύρα) | |||
| Κλείσιμο |
ms |
≤ 4 | |||
|
Σημείωση: Η ονομαστική τάση ελέγχου μπορεί να γίνει σύμφωνα με τις απαιτήσεις του πελάτη. |
|||||
