24kV ατμοσφαιρικός επακριβής επακριβής επακριβής επακριβής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | haibang |
Πληρωμής & Αποστολής Όροι:
| Χρόνος παράδοσης: | 7-15 εργάσιμες μέρες |
|---|
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Επαφή κενού 24kV,Επαφή κενού εναλλασσόμενου ρεύματος 160A,Επαφή κενού 24kV 630A |
||
|---|---|---|---|
Περιγραφή προϊόντων

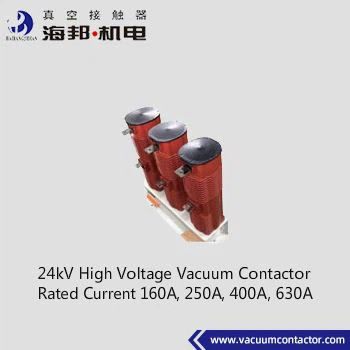

24kV επακριβής επαφής 630A
Ο ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικόςΟι επαφές κενού 24kV χρησιμοποιούνται για την άμεση ή απομακρυσμένη σύνδεση και αποσύνδεση του κύριου κυκλώματοςΑυτή η σειρά 24 kV υψηλής τάσης Vacuum Contactor υιοθετεί την διεθνή κύρια epoxy ολοκληρωμένα χύθηκε ημικύλινδρος μονωτική δομή,που πληροί πλήρως τις απαιτήσεις μόνωσης των διεθνών κανονισμώνΤο υψόμετρο του περιβάλλοντος όπου χρησιμοποιείται ο επακριβωτής κενού 24 kV δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Τύποι:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Τεχνικά δεδομένα:
|
Ονομασία |
Μονάδα |
Αξία |
|||||
|
Κεντρικό κύκλωμα |
Ονομαστική τάση λειτουργίας (Ue) |
kV |
24kV |
||||
| Διορισμένο ρεύμα λειτουργίας (Ie) |
Α |
160A |
250A |
400A |
630Α |
||
| Δυνατότητα συνδέσεως (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
| Ονομαστική ικανότητα διάσπασης (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
| Καθορισμένη αντοχή σε υπερφόρτωση ρεύματος και χρόνου |
kA/s |
2.4/1 |
3.75/1 |
Ασφάλεια, 1/6 |
9.45/1 |
||
| Διορισμένη βραχυπρόθεσμη αντοχή ρεύματος (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
| Διορισμένη μέγιστη αντοχή ρεύματος ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
| Ονομαστική διάρκεια βραχυκυκλώματος |
σ |
4 |
|||||
| Δυναμική συχνότητα αντέχουν τάση | Τερματικό καλωδίωσης στη γη |
kV |
65 |
||||
| Διακοπές κενού |
kV |
65 |
|||||
| Ελαφρύνει την παλμή αντέχει την τάση |
kV |
125 |
|||||
|
Κύκλωμα ελέγχου |
Ονομαστική τάση (Us) |
V |
ΑΕ 110/220/380 |
||||
| DC 110/220 | |||||||
| Ονομαστική ισχύς (P)ηλεκτρική ισχύς |
ΒΑ |
≤ 2000/30 (απορρόφηση/διατήρηση) |
|||||
| Ονομαστική ισχύς (P) μηχανική διατήρηση |
ΒΑ |
≤ 2000/700 (κλείσιμο/άνοιγμα) |
|||||
|
Βοηθητικό κύκλωμα |
Τύπος | 3α+2β | |||||
| Καθορισμένη αξία |
Δυνατότητα ανάφλεξης |
||||||
| Συνεχή 380V/1A | |||||||
|
Κύκλωμα ελέγχου, βοηθητικό κύκλωμα για τη γή ισχύς συχνότητα αντέχουν τάση |
kV |
2 |
|||||
|
Κανονική συχνότητα λειτουργίας |
Μεσοπρόθεσμα |
χρόνος/ώρα |
300 |
||||
| Σύντομη |
χρόνος/ώρα |
60 |
|||||
|
Μηχανική αντοχή |
10000 φορές |
100 |
|||||
|
Ηλεκτρική αντοχή |
10000 φορές |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Μηχανικά χαρακτηριστικά |
Ώρα κλεισίματος |
ms |
≤ 200 |
||||
| 3 φάσεις ασύγχρονος χρόνος |
ms |
≤ 3 |
|||||
| Αρχική ώρα ανοίγματος |
ms |
≤50 (ηλεκτρική ισχύς) |
|||||
| Κλείσιμο |
ms |
≤ 6 |
|||||
Σημείωση:
1Η ονομαστική τάση ελέγχου μπορεί να κατασκευαστεί σύμφωνα με τις απαιτήσεις του πελάτη.
2Για τον μηχανικό τύπο στερέωσης, η συσκευή κλειδώματος πρέπει να αντικαθίσταται κάθε 100.000 φορές.
